Nod. Gietijzeren schuifafsluiter, stijgende spindel  -  KP-503

Nod. Gietijzeren schuifafsluiter, stijgende spindel  |  KP-503

Nod. Gietijzeren schuifafsluiter, stijgende spindel  |  KP-503
Nod. Gietijzeren schuifafsluiter, stijgende spindel  |  KP-503

Flensaansluiting PN 10, RVS zitting

Geschikt voor: water, olie, gas en lucht

  • Met buitenliggende en stijgende spindel.
  • Niet-stijgend handwiel.
  • Deze afsluiter heeft RVS dichtingsvlakken voor een minimale slijtage.
Specificaties
Nod. Gietijzeren schuifafsluiter, stijgende spindel  |  KP-503
Nod. Gietijzeren schuifafsluiter, stijgende spindel  |  KP-503

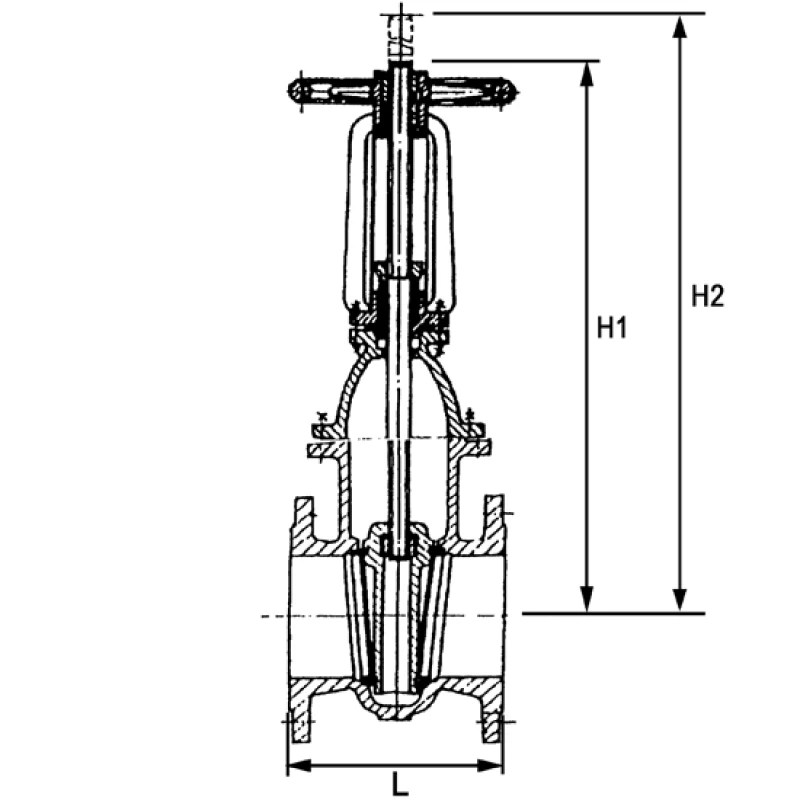

Afmetingen (mm) Flens (mm)
Art.nr. DN Lengte Hoogte H1 Hoogte H2 Steekcirkel Gewicht (kg) Bestellen
1850311201050 50 150 318 378 125 x  4 x 18 17
1850311201065 65 170 330 395 145 x  4 x 18 22
1850311201080 80 180 340 425 160 x  8 x 18 28
1850311201100 100 190 437 543 180 x  8 x 18 35
1850311201125 125 200 544 679 210 x  8 x 18 56
1850311201150 150 210 613 778 240 x  8 x 22 61
1850311201200 200 230 765 980 295 x  8 x 22 86
1850311201250 250 250 890 1154 350 x 12 x 22 115
1850311201300 300 270 1060 1375 400 x 12 x 22 191
1850311201350 350 290 1200 1570 445 x 12 x 22 305
1850311201400 400 310 1310 1730 495 x 16 x 22 356
1850311201500 500 350 1620 2140 600 x 20 x 22 552

Specificaties

Type KP-503
Materiaal Nod. gietijzer EN-GJS-500-7
Drukklasse DN 50 t/m DN 300 PN10
DN 350 t/m DN 500 PN6
Bovendeel Nod. gietijzer EN-GJS-500-7
Handwiel Gietijzer
Spindel RVS X20Cr13
Schuif Nod. gietijzer
Zitting RVS
Inbouwlengte EN558-1 serie 14
Aansluiting EN1092-2 PN10
Temperatuur 0°C tot +180°C
