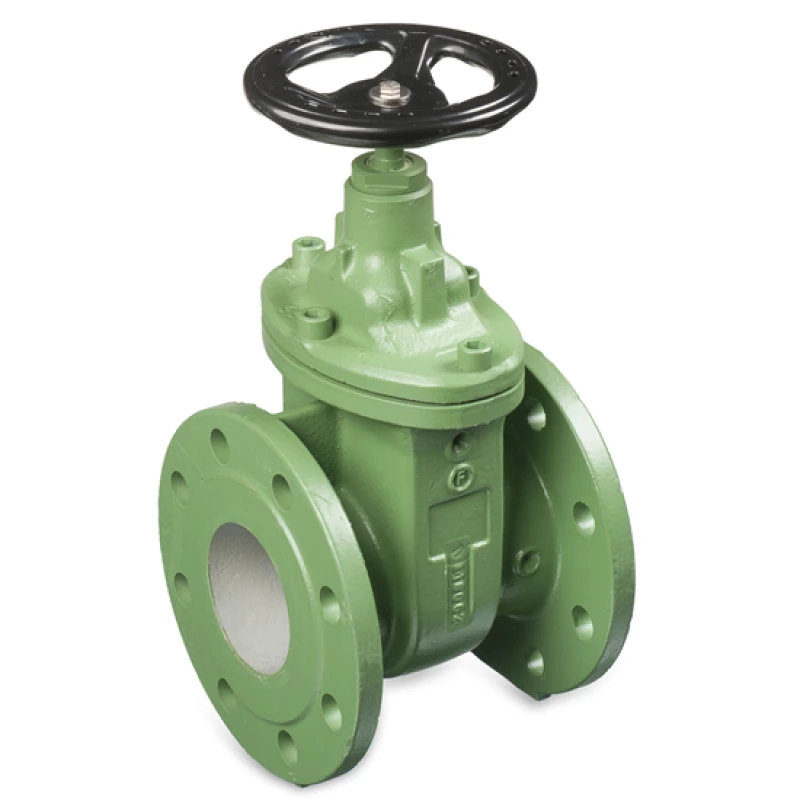

Gietijzeren schuifafsluiter, niet-stijgend handwiel  -  KP-501

Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-501

Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-501
Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-501

Flensaansluiting PN 10, RVS zitting

Geschikt voor: water, olie, gas en lucht

  • Met binnenliggende spindel.
  • Niet-stijgend handwiel.
  • Deze afsluiter heeft RVS dichtingsvlakken voor een minimale slijtage.
  • KP-501 Brons-vrij geheel vrij van bronzen delen.
Specificaties
Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-501
Gietijzeren schuifafsluiter, niet-stijgend handwiel  |  KP-501

Selecteer een uitvoering:

Selecteer een uitvoering

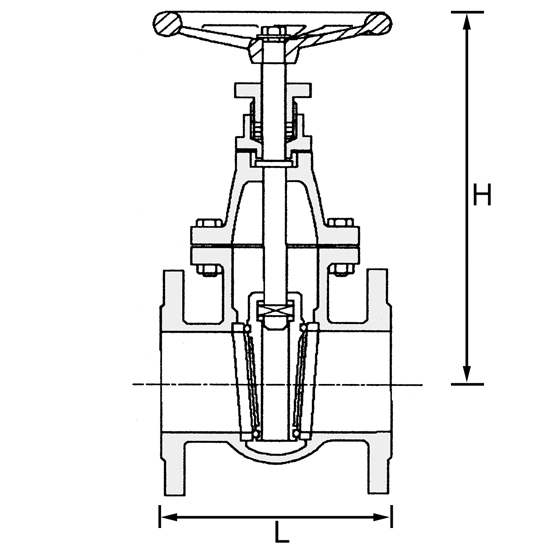

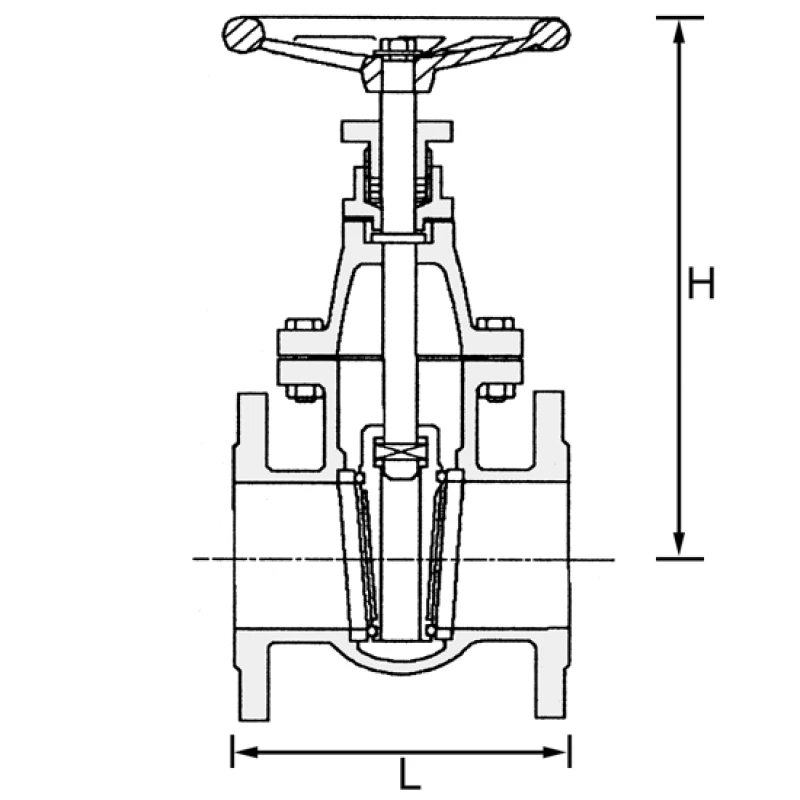

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN Lengte Hoogte Flensdiam. Steekcirkel Drukklasse Gewicht (kg) Bestellen
1850111255040 40 140 225 150 110 x  4 x 19 PN 10 9,5
1850111255050 50 150 235 165 125 x  4 x 19 PN 10 11,0
1850111255065 65 170 280 185 145 x  4 x 19 PN 10 15,5
1850111255080 80 180 280 200 160 x  8 x 19 PN 10 17,0
1850111255100 100 190 330 220 180 x  8 x 19 PN 10 23,0
1850111255125 125 200 380 250 210 x  8 x 19 PN 10 33,5
1850111255150 150 210 420 285 240 x  8 x 22 PN 10 42,0
1850111255200 200 230 505 340 295 x  8 x 22 PN 10 61,5
1850111255250 250 250 595 395 350 x 12 x 22 PN 10 95,0
1850111255300 300 270 675 445 400 x 12 x 22 PN 10 127,0
Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN Lengte Hoogte Flensdiam. Steekcirkel Drukklasse Gewicht (kg) Bestellen
1850111202040 40 140 230 150 110 x  4 x 18 PN 10 11,0
1850111202050 50 150 235 165 125 x  4 x 18 PN 10 13,0
1850111202065 65 170 260 185 145 x  4 x 18 PN 10 17,0
1850111202080 80 180 285 200 160 x  8 x 18 PN 10 20,0
1850111202100 100 190 320 220 180 x  8 x 18 PN 10 28,0
1850111202125 125 200 395 250 210 x  8 x 18 PN 10 40,0
1850111202150 150 210 435 285 240 x  8 x 22 PN 10 50,0
1850111202200 200 230 555 340 295 x  8 x 22 PN 10 65,0
1850111202250 250 250 645 395 350 x 12 x 22 PN 10 85,0
1850111202300 300 270 770 445 400 x 12 x 22 PN 10 135,0

Ook leverbaar

  • inbouwgarnituur ten behoeve van ondergrondse montage

Specificaties

Type KP-501
Materiaal Gietijzer GJL-250
Drukklasse PN10, vanaf DN 350 PN 4, vanaf DN 600 PN 2,5
Bovendeel Gietijzer GJL-250
Handwiel Gietijzer
Spindel RVS X20Cr13
Spindelafdichting Grafiet / KP-501 bronsvrij FPM O-ring
Schuif Gietijzer
Zitting RVS
Inbouwlengte EN558-1 serie 14
Aansluiting EN1092-2 PN10
Temperatuur -10°C tot +120°C
