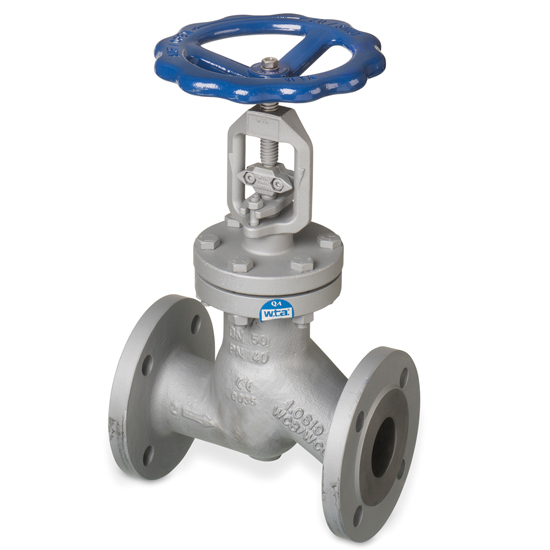

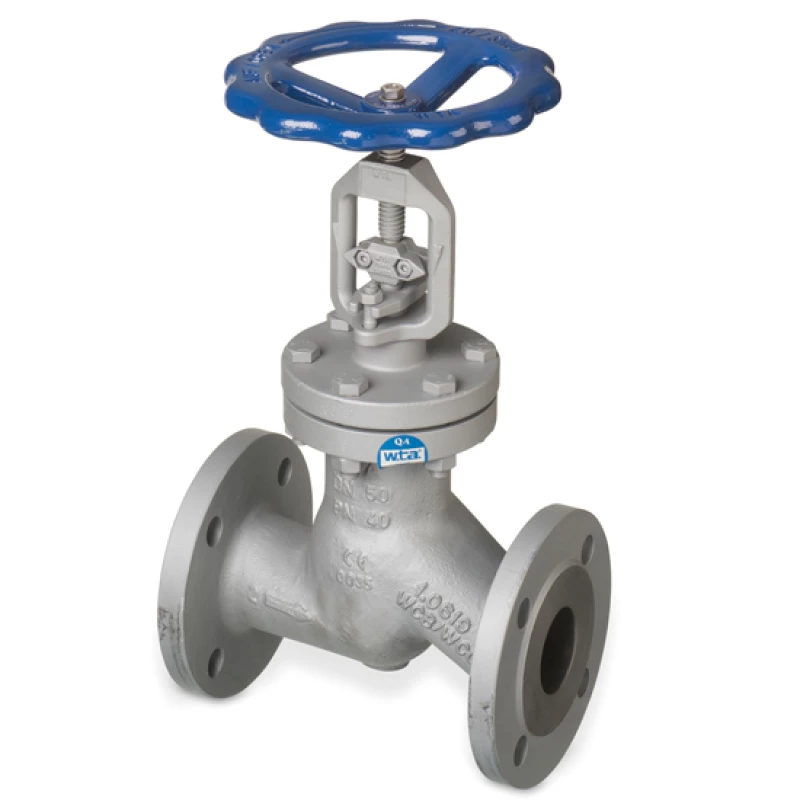

Stalen WTA klepafsluiter met balg  -  KP-878

Stalen WTA klepafsluiter met balg  |  KP-878

Stalen WTA klepafsluiter met balg  |  KP-878
Stalen WTA klepafsluiter met balg  |  KP-878

Flensaansluiting PN 40

Geschikt voor: koud en heet water, stoom, koolwaterstoffen, gas, lucht en thermische olie

  • WTA type 11.3-G-FL.
  • Emissie vrije afdichting, onderhoudsvrij.
  • Balg beschermd tegen waterslag.
  • Duurzaam in gebruik.
  • "Backseat" die "Blow-outs" tegen gaat en veiligheidsstopbus pakking.
  • Buitenliggende draadspindel met standindicatie.
  • Gelagerde klep en gedeelde spindel als anti-torsie beveiliging voor de balg.
Specificaties
Stalen WTA klepafsluiter met balg  |  KP-878
Stalen WTA klepafsluiter met balg  |  KP-878

Selecteer een uitvoering:

Selecteer een uitvoering

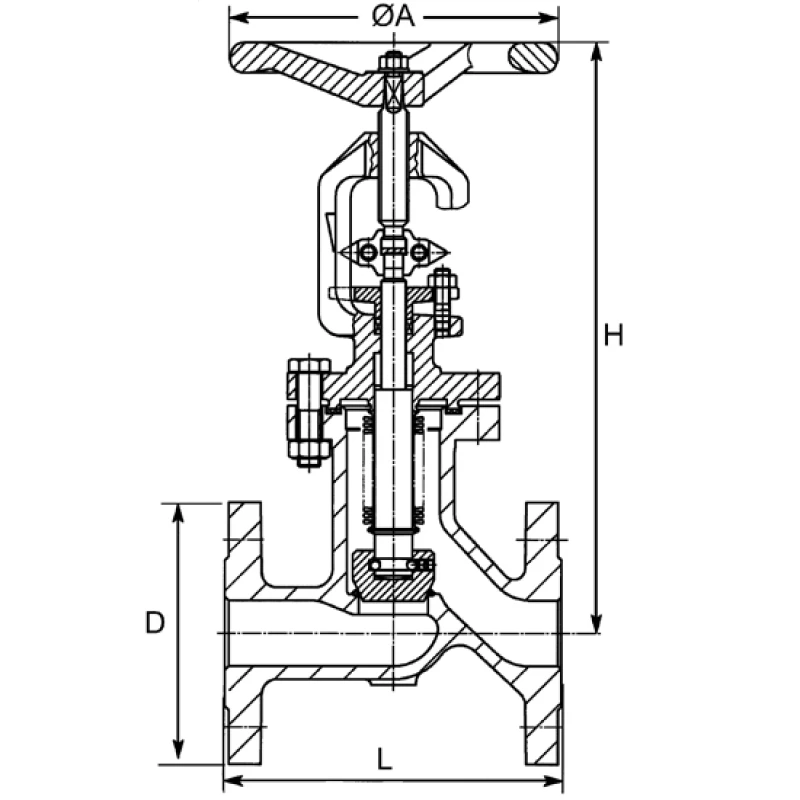

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L ØA H geopend D ØK Gewicht (kg) Bestellen
1487814200015 15 130 150 290 95 65 x 4 x 14 7,0
1487814200020 20 150 150 290 105 75 x 4 x 14 8,0
1487814200025 25 160 150 300 115 85 x 4 x 14 8,0
1487814200030 32 180 175 335 140 100 x 4 x 18 12,0
1487814200040 40 200 175 340 150 110 x 4 x 18 14,0
1487814200050 50 230 200 360 165 125 x 4 x 18 17,0
1487814200065 65 290 200 460 185 145 x 8 x 18 26,0
1487814200080 80 310 250 610 200 160 x 8 x 18 40,0
1487814200100 100 350 300 610 235 190 x 8 x 22 56,0
1487814200125 125 400 300 615 270 220 x 8 x 26 86,0
1487814200150 150 480 400 945 300 250 x 8 x 26 155,0
1487814200200 200 600 400 910 375 320 x 12 x 30 255,0
1487814200250 250 730 600 1280 450 385 x 12 x 33 393,0
Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L ØA H geopend D ØK Gewicht (kg) Bestellen
1487812200065 65 290 200 460 185 145 x 8 x 18 26,0
1487812200080 80 310 250 610 200 160 x 8 x 18 40,0
1487812200100 100 350 300 610 220 180 x 8 x 18 56,0
1487812200125 125 400 300 615 250 210 x 8 x 18 86,0
1487812200150 150 480 400 945 285 240 x 8 x 22 155,0
1487812200200 200 600 400 910 340 295 x 12 x 22 255,0
1487812200250 250 730 600 1280 405 355 x 12 x 26 393,0
Voor binnenliggende spindel zie KP-877
Voor zachte klepafdichting zie KP-888

Opties

  • met regelklep
  • met gelast bovendeel
  • met verwarmingsmantel
  • in laag temperatuur staal
  • in vrijstroom uitvoering
  • met pneumatische bediening
  • in ANSI uitvoering

Specificaties

Type KP-878
Materiaal Gietstaal GP240GH
Drukklasse PN 40 / PN 16
Bovendeel Staal GP240GH
Handwiel Gietijzer EN-GJL-200 gecoat
Zitting RVS gehard X15CrNiMn18-8
Klep RVS conisch dichtend
vanaf DN 125 RVS gestelliteerd
Spindel 2-delig Bovenstuk RVS X39CrMo17-1 / onderstuk RVS X6CrNiMoTi17-12-2
Balg Meerwandig RVS X6CrNiMoTi17-12-2
Dekselpakking Kamprofiel RVS X6CrNiMoTi17-12-2 met grafiet toplaag
Stopbuspakking Grafiet
Inbouwlengte EN558- serie 1
Aansluiting PN 40 / PN16 volgens EN1092-1
Max. drukverschil volgens EN13709
Temperatuur -10°C tot +400°C
