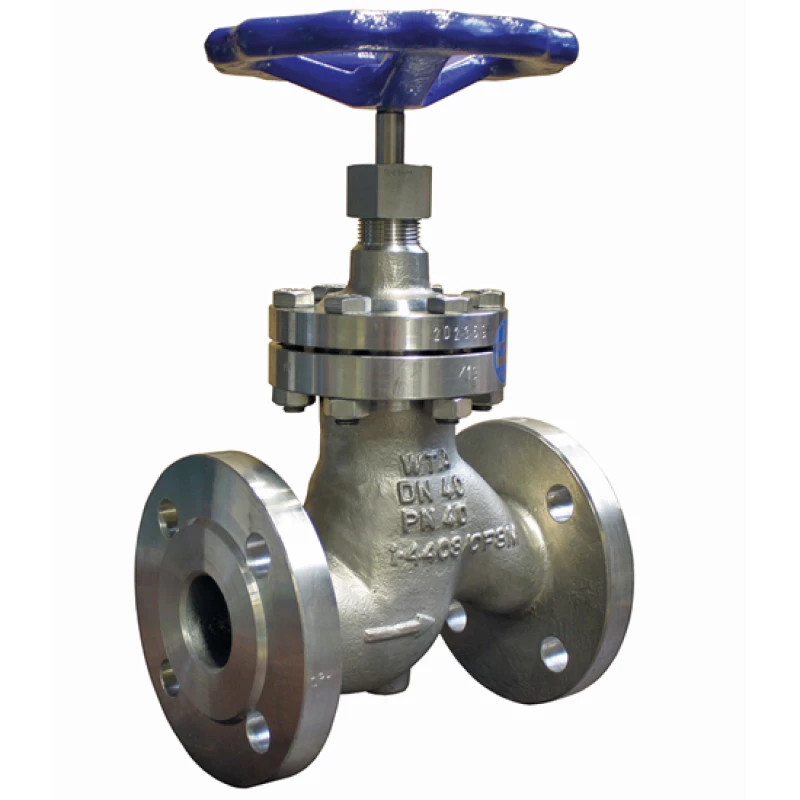

RVS WTA klepafsluiter met balg  -  KP-801

RVS WTA klepafsluiter met balg  |  KP-801

RVS WTA klepafsluiter met balg  |  KP-801
RVS WTA klepafsluiter met balg  |  KP-801

Flensaansluiting PN 40

Geschikt voor: koud en heet water, koolwaterstoffen, gas, lucht, chemicaliën en zuren

  • WTA type 11.9-G-FL-A4.
  • Emissie vrije afdichting, onderhoudsvrij.
  • Duurzaam in gebruik.
  • 'Backseat' die 'Blow-outs' tegen gaat en veiligheidsstopbus pakking.
  • Torsie vrije balg, beschermd tegen waterslag.
Specificaties
RVS WTA klepafsluiter met balg  |  KP-801
RVS WTA klepafsluiter met balg  |  KP-801

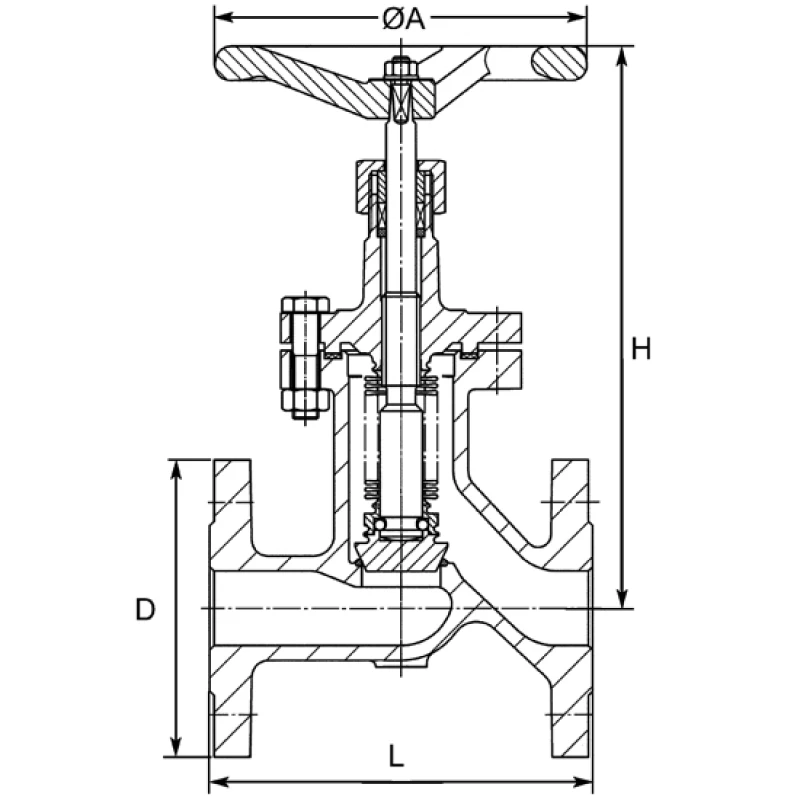

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L ØA H geopend D ØK Gewicht (kg) Bestellen
1480114500015 15 130 150 230 95 65 x  4 x 14 6,0
1480114500020 20 150 150 230 105 75 x  4 x 14 8,0
1480114500025 25 160 150 240 115 85 x  4 x 14 8,0
1480114500030 32 180 175 285 140 100 x  4 x 18 12,0
1480114500040 40 200 175 290 150 110 x  4 x 18 14,0
1480114500050 50 230 200 300 165 125 x  4 x 18 17,0
1480114500065 65 290 200 355 185 145 x  8 x 18 25,0
1480114500080 80 310 250 485 200 160 x  8 x 18 37,0
1480114500100 100 350 300 485 220 190 x  8 x 22 54,0
1480114500125 125 400 300 485 250 220 x  8 x 26 83,0

Opties

  • PN 16 uitvoering vanaf DN 65
  • S(oft) H(igh) T(emperature) S(ealing), max 220°C
  • regelklep
  • lasaansluiting
  • afdichtingen PTFE

Specificaties

Type KP-801
Materiaal RVS GX5CrNiMo19-11-2
Drukklasse PN 40
Bovendeel RVS GX5CrNiMo19-11-2
Handwiel Gietijzer EN-GJL-200 epoxy gecoat
Stopbusmoer RVS X8CrNi18-9
Zitting RVS gestelliteerd
Klep RVS X6CrNiMoTi17-12-2 gestelliteerd conisch dichtend
Spindel RVS X6CrNiMoTi17-12-2
Balg RVS X6CrNiMoTi17-12-2
Dekselpakking Kamprofiel RVS X6CrNiMoTi17-12-2 met grafiet toplaag
Stopbuspakking Grafiet
Inbouwlengte EN558-1 serie 1
Aansluiting EN1092-1
Max. drukverschil volgens EN13709
Temperatuur -200°C tot +400°C
