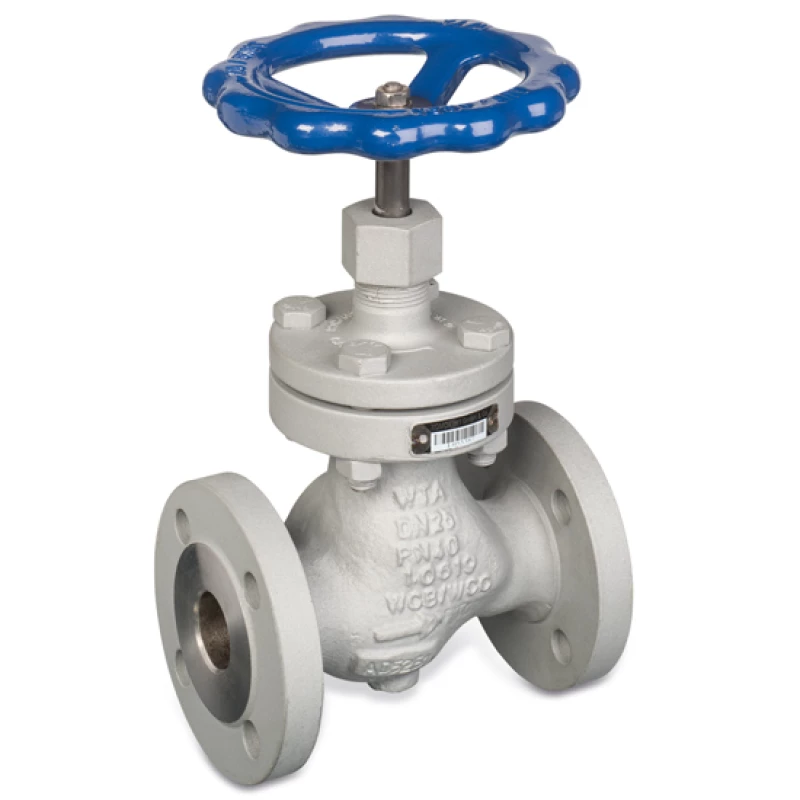

Stalen WTA klepafsluiter met balg  -  KP-877

Stalen WTA klepafsluiter met balg  |  KP-877

Stalen WTA klepafsluiter met balg  |  KP-877
Stalen WTA klepafsluiter met balg  |  KP-877

Flensaansluiting PN 40

Geschikt voor: koud en heet water, stoom, koolwaterstoffen, gas, lucht en thermische olie

  • WTA type 11.9-G-FL.
  • Emissie vrije afdichting, onderhoudsvrij.
  • Duurzaam in gebruik.
  • "Backseat" die 'Blow-outs"tegen gaat en veiligheidsstopbus pakking.
  • Torsie vrije balg, beschermd tegen waterslag
Specificaties
Downloads
Stalen WTA klepafsluiter met balg  |  KP-877
Stalen WTA klepafsluiter met balg  |  KP-877

Selecteer een uitvoering:

Selecteer een uitvoering

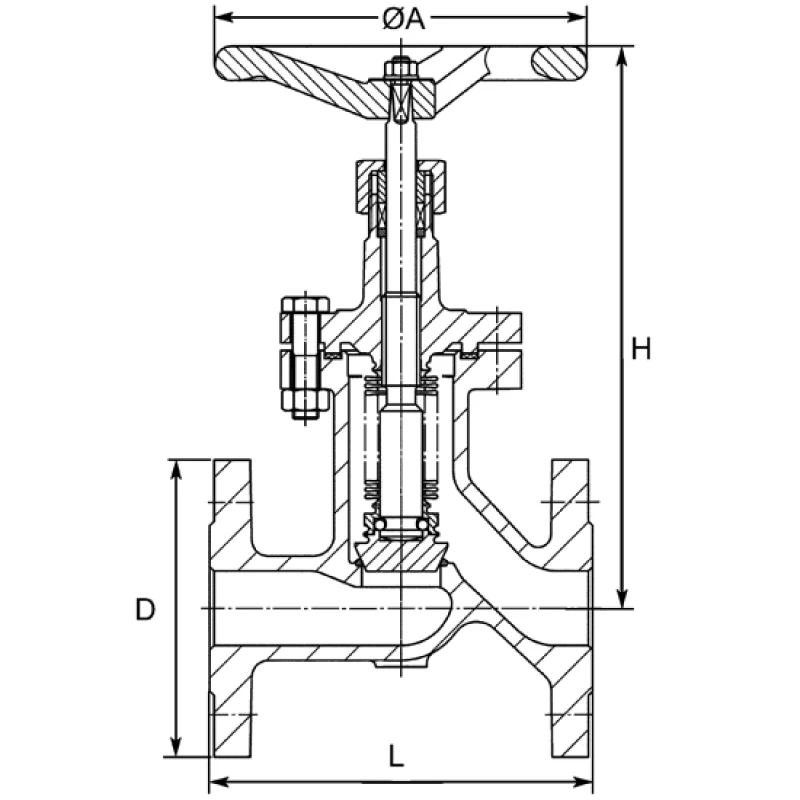

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L ØA H geopend D ØK Gewicht (kg) Bestellen
1487714200015 15 130 150 230 95 65 x 4 x 14 6,0
1487714200020 20 150 150 230 105 75 x 4 x 14 8,0
1487714200025 25 160 150 240 115 85 x 4 x 14 8,0
1487714200030 32 180 175 285 140 100 x 4 x 18 12,0
1487714200040 40 200 175 290 150 110 x 4 x 18 14,0
1487714200050 50 230 200 300 165 125 x 4 x 18 17,0
1487714200065 65 290 200 355 185 145 x 8 x 18 25,0
1487714200080 80 310 250 485 200 160 x 8 x 18 37,0
1487714200100 100 350 300 485 235 190 x 8 x 22 54,0
1487714200125 125 400 300 485 270 220 x 8 x 26 83,0
Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L ØA H geopend D ØK Gewicht (kg) Bestellen
1487712200065 65 290 200 355 185 145 x 8 x 18 25,0
1487712200080 80 310 250 485 200 160 x 8 x 18 37,0
1487712200100 100 350 300 485 220 180 x 8 x 18 54,0
1487712200125 125 400 300 485 250 210 x 8 x 18 83,0
voor DN150 en groter zie KP-878
in RVS zie KP-801

Opties

  • met regelklep
  • gelast bovendeel
  • verwarmingsmantel
  • in laag temperatuurstaal 1.1138
  • vrijstroom model
  • met zachte afdichting KP-887

Specificaties

Type KP-877
Materiaal Gietstaal GP240GH
Drukklasse PN 40 / PN 16
Bovendeel Staal GP240GH
Handwiel Gietijzer EN-GJL-200 gecoat
Stopbusmoer Staal 11SMnPb30
Zitting RVS X15CrNiMn18-8
Klep RVS X20Cr13
Spindel RVS X20Cr13
Balg Meerwandig RVS X6CrNiMoTi17-12-2
Dekselpakking Kamprofiel RVS X6CrNiMoTi17-12-2 met grafiet toplaag
Stopbuspakking Grafiet
Inbouwlengte EN558-1 serie 1
Aansluiting PN 40 / PN 16 volgens EN1092-1
Max. drukverschil volgens EN13709
Temperatuur -10°C tot +400°C
