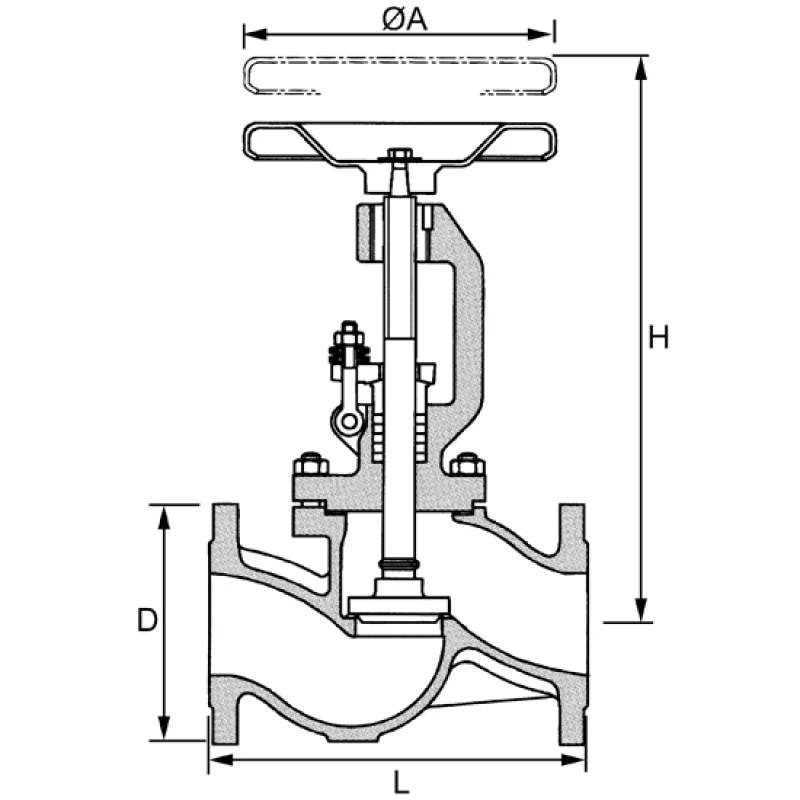

Afmetingen (mm) | Aansluitmaten (mm) | |||||||
---|---|---|---|---|---|---|---|---|
Art.nr. | DN | L | ØA | H geopend | D | ØK | Gewicht (kg) | Bestellen |
1470214200015 | 15 | 130 | 120 | 198 | 95 | 65 x 4 x 14 | 3,8 | |
1470214200020 | 20 | 150 | 120 | 240 | 105 | 75 x 4 x 14 | 5,4 | |
1470214200025 | 25 | 160 | 140 | 240 | 115 | 85 x 4 x 14 | 6,0 | |
1470214200030 | 32 | 180 | 140 | 255 | 140 | 100 x 4 x 18 | 8,3 | |
1470214200040 | 40 | 200 | 160 | 290 | 150 | 110 x 4 x 18 | 10,8 | |
1470214200050 | 50 | 230 | 160 | 310 | 165 | 125 x 4 x 18 | 13,5 | |
1470214200065 | 65 | 290 | 180 | 315 | 185 | 145 x 8 x 18 | 18,0 | |
1470214200080 | 80 | 310 | 200 | 350 | 200 | 160 x 8 x 18 | 27,0 | |
1470214200100 | 100 | 350 | 225 | 370 | 235 | 190 x 8 x 22 | 38,0 | |
1470214200125 | 125 | 400 | 225 | 445 | 270 | 220 x 8 x 26 | 65,5 | |
1470214200150 | 150 | 480 | 300 | 520 | 300 | 250 x 8 x 26 | 103,5 | |
1470214200200 | 200 | 600 | 400 | 645 | 375 | 320 x 12 x 30 | 175,5 |

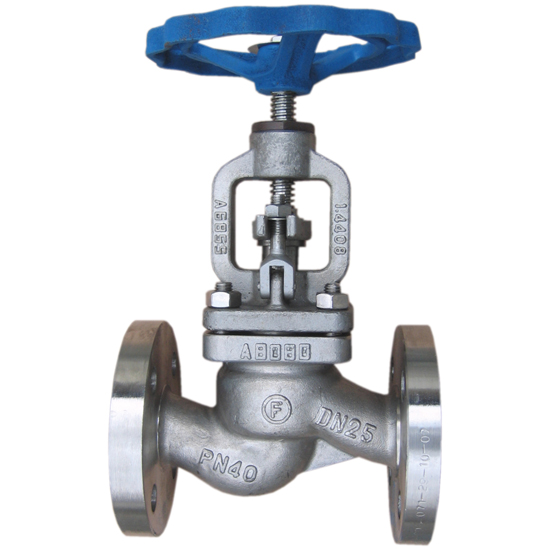

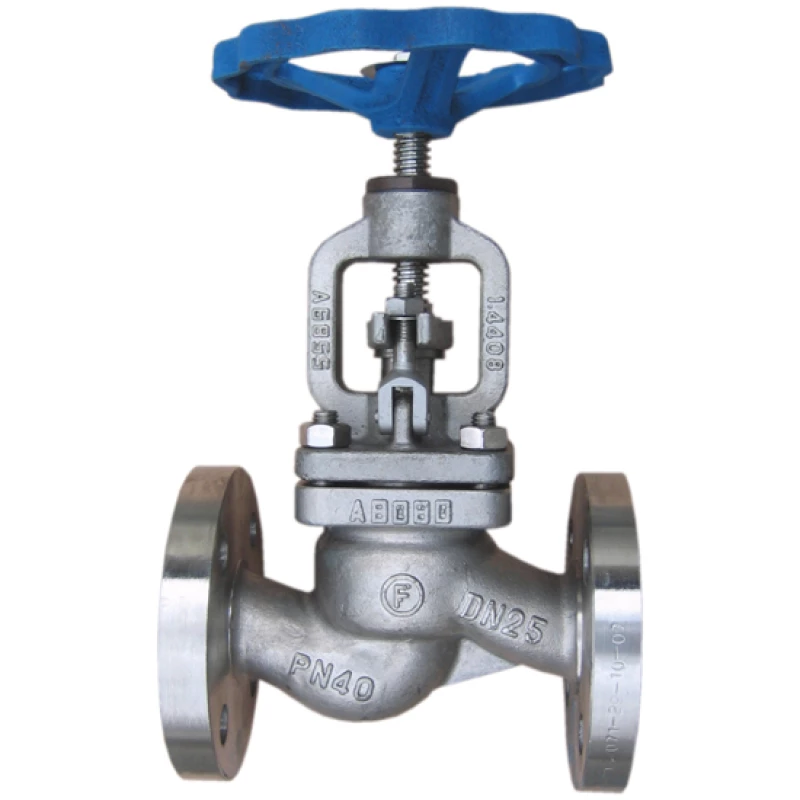

Type | KP-702 |
Materiaal | RVS GX5CrNiMo-19-11-2 |
Drukklasse | PN 40 |
Bovendeel | RVS GX5CrNiMo-19-11-2 |
Handwiel | Gietijzer GJL-200 |
Draadbus | Nodulair gietijzer GJS-400-15 |
Zitting | RVS GX5CrNiMo-19-11-2 |
Klep | RVS X6CrNiMoTi-17-12-2 |
Spindel | RVS X6CrNiMoTi-17-12-2 |
Dekselpakking | Grafiet |
Stopbuspakking | Grafiet |
|
|
Inbouwlengte | EN558-1 serie 1 |
Aansluiting | EN1092-1 |
|
|
Temperatuur | -60°C tot +300°C |
