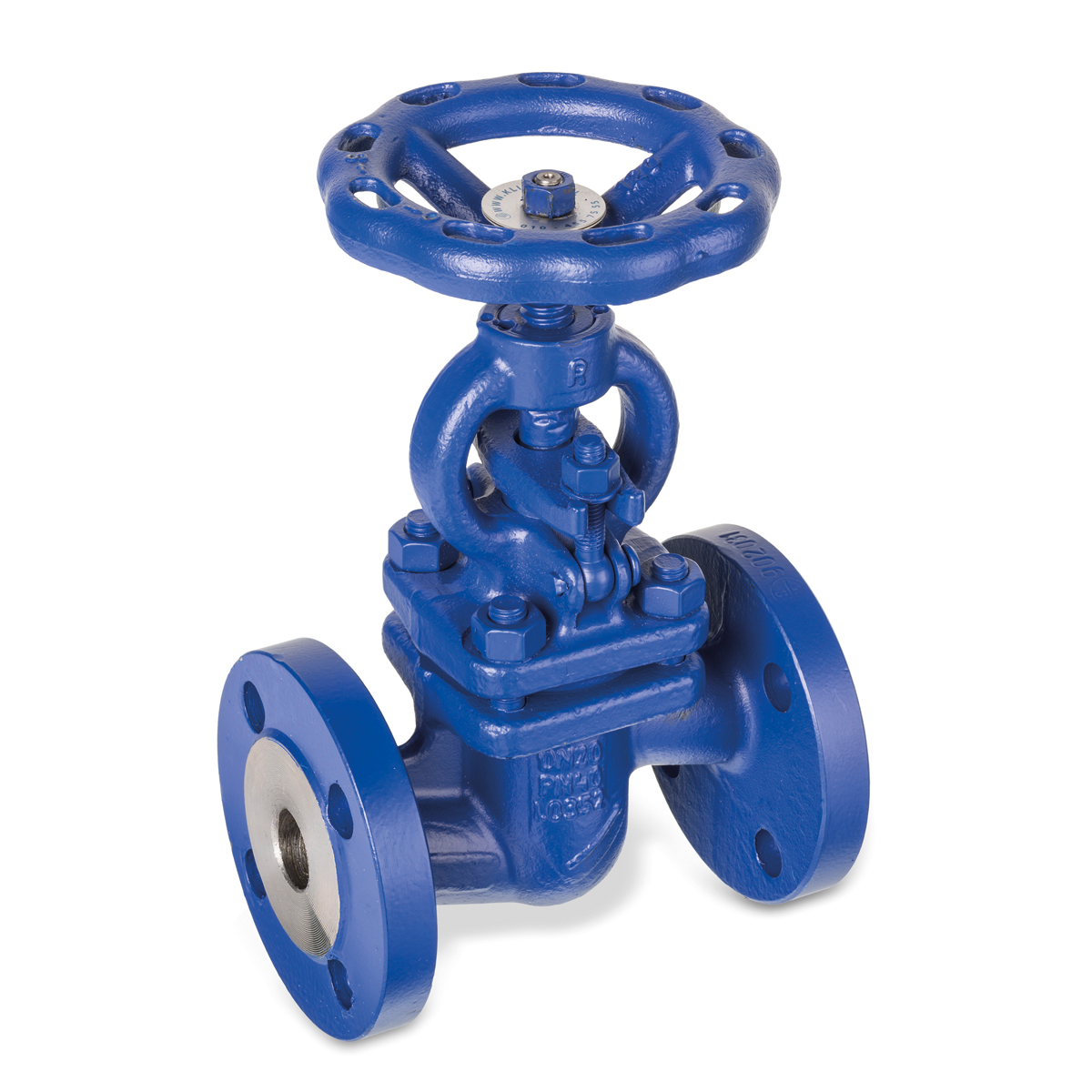

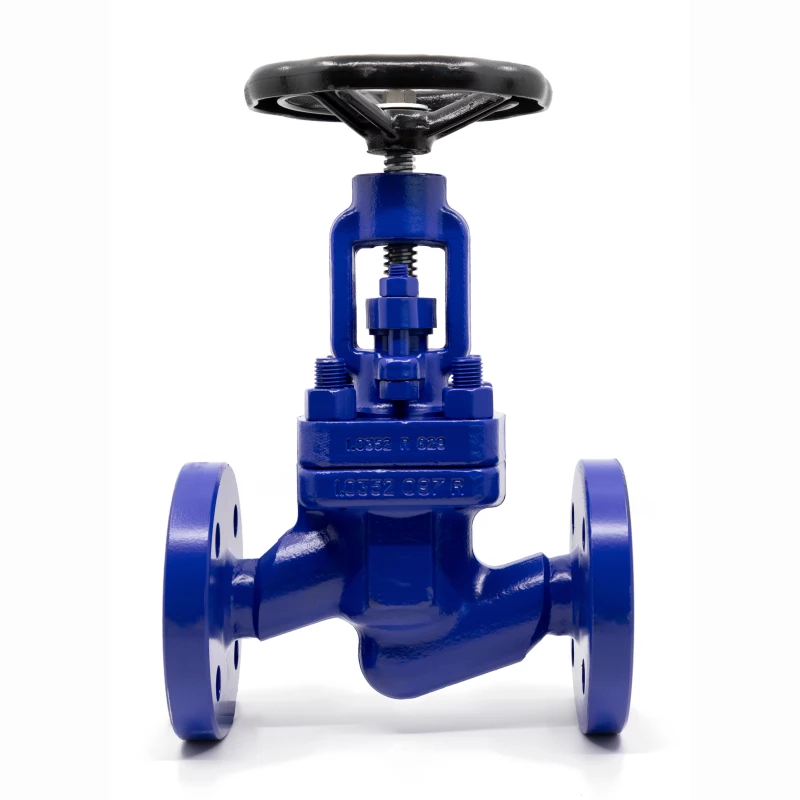

Stalen klepafsluiter  -  KP-771

Stalen klepafsluiter  |  KP-771

Stalen klepafsluiter  |  KP-771
Stalen klepafsluiter  |  KP-771

Flensaansluiting PN 40

Geschikt voor: koud en heet water, olie, stoom, gas en lucht

Specificaties
Stalen klepafsluiter  |  KP-771
Stalen klepafsluiter  |  KP-771

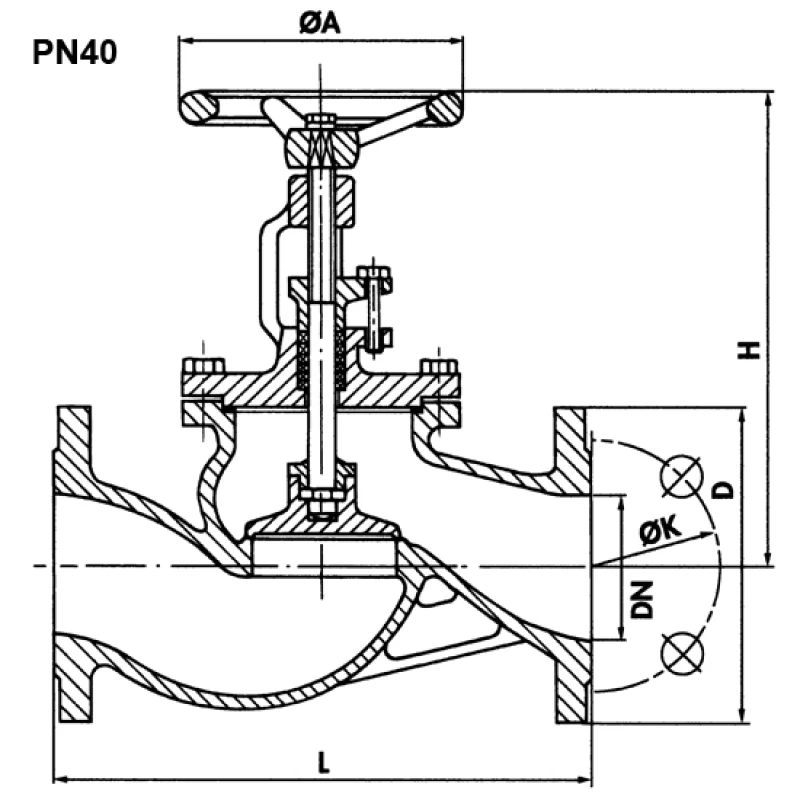

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L ØA H geopend D ØK Gewicht (kg) Bestellen
1477114200015 15 130 120 195 95 65 x  4 x 14 3,9
1477114200020 20 150 120 195 105 75 x  4 x 14 4,6
1477114200025 25 160 140 220 115 85 x  4 x 14 6,3
1477114200030 32 180 140 220 140 100 x  4 x 18 7,5
1477114200040 40 200 160 250 150 110 x  4 x 18 10,5
1477114200050 50 230 160 265 165 125 x  4 x 18 14,0
1477114200065 65 290 180 315 185 145 x  8 x 18 21,5
1477114200080 80 310 200 335 200 160 x  8 x 18 26,0
1477114200100 100 350 225 405 235 190 x  8 x 22 51,0
1477114200125 125 400 225 470 270 220 x  8 x 26 63,5
1477114200150 150 480 300 550 300 250 x  8 x 26 105,0
1477114200200 200 600 400 645 375 320 x 12 x 30 175,5

Opties

  • met parabolische klep
  • voor > DN125 met drukontlaste klep
  • DN250 en groter op aanvraag

Specificaties

Type KP-771
Materiaal Gietstaal GP240GH+N
Drukklasse PN 40
Bovendeel Gietstaal
Handwiel Gietijzer GJL-200
Zitting RVS X20Cr13
Klep RVS X20Cr13
Spindel RVS X20Cr13
Dekselpakking Grafiet
Stopbuspakking Grafiet
Inbouwlengte EN558-1 serie 1
Aansluiting EN1092-1
Temperatuur -10°C tot +400°C
