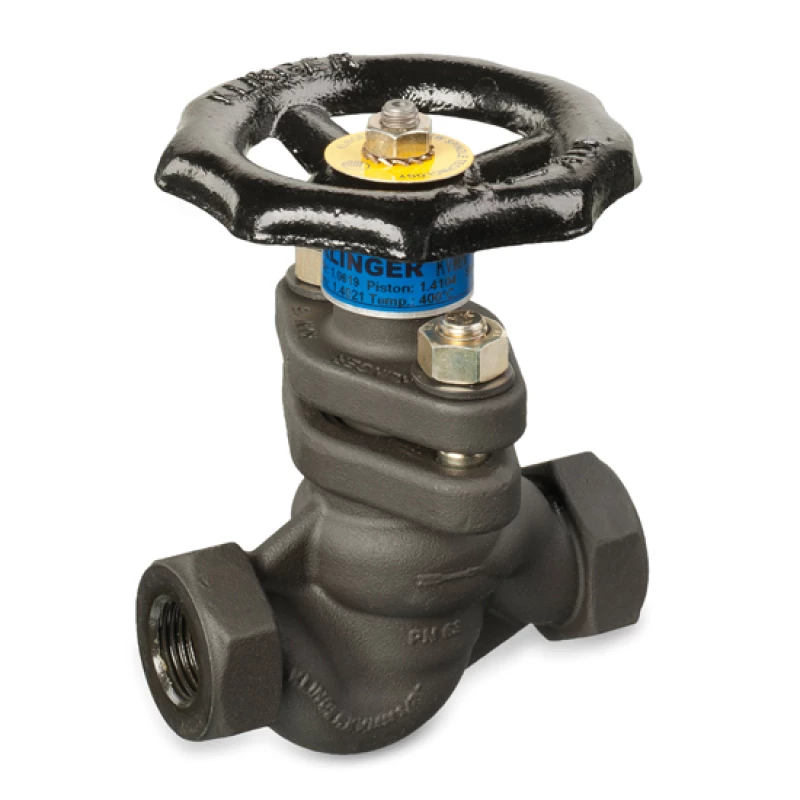

Stalen Klinger KVMn plunjerafsluiter  -  KP-173

Stalen Klinger KVMn plunjerafsluiter  |  KP-173

Stalen Klinger KVMn plunjerafsluiter  |  KP-173
Stalen Klinger KVMn plunjerafsluiter  |  KP-173

Draadaansluiting BSP en NPT

Geschikt voor: stoom, condensaat, water, olie, lucht en gas

  • Standaard heeft de afsluiter reeds regeleigenschappen.
  • Universeel inzetbaar (stoom, thermische olie, water, gas) één soort ringen voor alle media, met uitzondering van sterk oxiderende zuren.
  • Eenvoudige en goedkope revisie, kan vele malen herhaald worden.
  • Kan in de leiding gereviseerd worden.
  • Hoge Kv-waarde.
  • Fire-safe getest volgens de Norm API-6FA.
  • Bestand tegen waterslag.
Specificaties
Downloads
Stalen Klinger KVMn plunjerafsluiter  |  KP-173
Stalen Klinger KVMn plunjerafsluiter  |  KP-173

Selecteer een uitvoering:

Selecteer een uitvoering

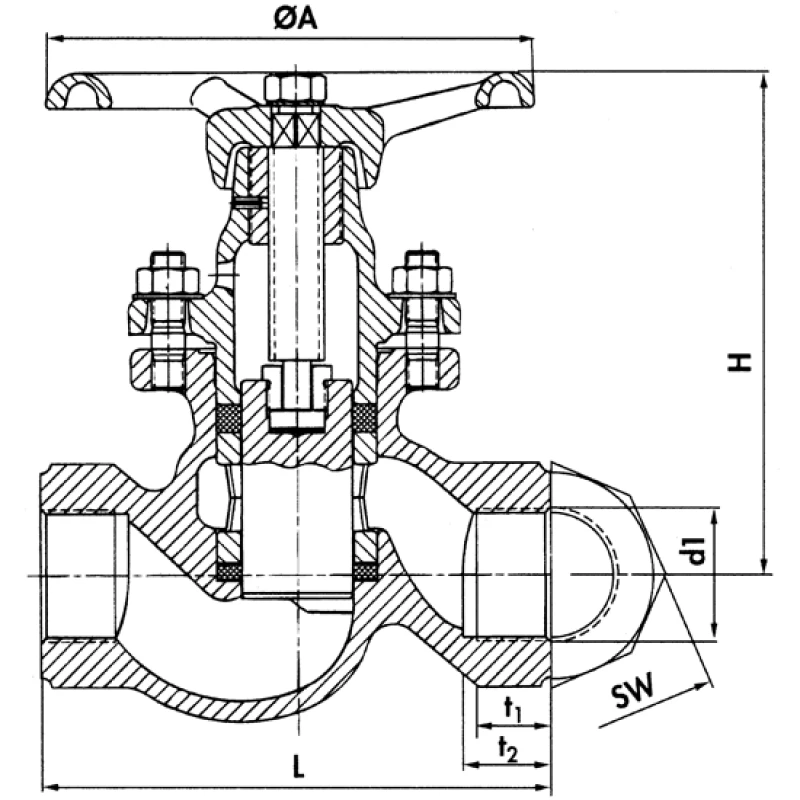

Afmetingen (mm) Aansluitmaten BSP (mm)
Art.nr. DN L ØA H d1 t1 Gewicht (kg) Kv-waarde Bestellen
1417331100015   1/2" 100 100 100 R  1/2" 15,5 1,5 4,5
1417331100020   3/4" 120 120 120 R  3/4" 16,0 2.5 8,0
1417331100025 1   " 135 140 138 R 1   " 17,0 3,6 12,5
1417331100030 1.1/4" 160 160 156 R 1.1/4" 19,0 5,9 20,5
1417331100040 1.1/2" 185 180 186 R 1.1/2" 19,0 8,5 32,0
1417331100050 2   " 220 200 211 R 2   " 26,0 11,5 50,0
Afmetingen (mm) Aansluitmaten NPT (mm)
Art.nr. DN L ØA H d1 t1 Gewicht (kg) Kv-waarde Bestellen
1417341100015   1/2" 100 100 105   1/2" - 14,0 13,5 1,5 4,5
1417341100020   3/4" 120 120 120   3/4" - 14,0 14,0 2,5 8,0
1417341100025 1   " 135 160 138 1   " - 11,5 17,0 3,6 12,5
1417341100040 1.1/2" 185 180 186 1.1/2" - 11,5 17,5 8,5 32,0
1417341100050 2   " 220 200 211 2   " - 11,5 18,0 11,5 50,0

Specificaties

Type KP-173
Materiaal Gietstaal EN-GJL-250
Drukklasse PN 63
Bovendeel Smeedstaal
Handwiel Gietijzer
Spindel RVS X20Cr13
Plunjer RVS X14CrMoS17
Afdichting Klinger KX-modul
Aansluiting EN 10226-1 (BSP), ANSI B 2.1 (NPT)
Temperatuur -10°C tot +400°C
