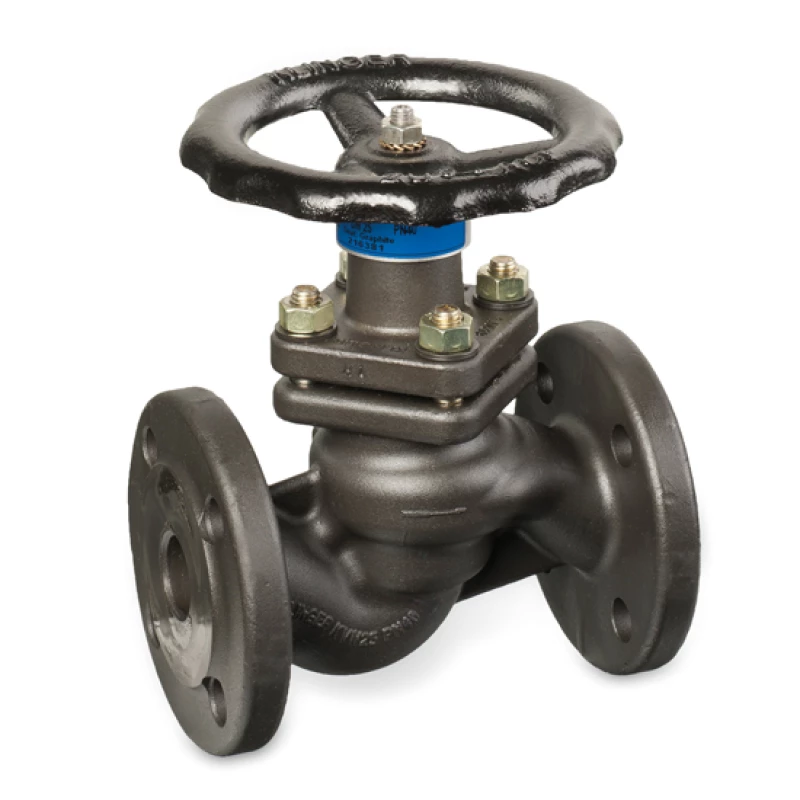

Stalen Klinger KVn plunjerafsluiter  -  KP-171

Stalen Klinger KVn plunjerafsluiter  |  KP-171

Stalen Klinger KVn plunjerafsluiter  |  KP-171
Stalen Klinger KVn plunjerafsluiter  |  KP-171

Flensaansluiting PN 40*

Geschikt voor: stoom, condensaat, water, olie, lucht en gas

  • Standaard heeft de afsluiter reeds regeleigenschappen.
  • Universeel inzetbaar (stoom, thermische olie, water, gas), één soort ringen voor alle media, met uitzondering van sterk oxiderende zuren.
  • Eenvoudige en goedkope revisie, kan vele malen herhaald worden.
  • Kan in de leiding gereviseerd worden.
  • Hoge Kv-waarde.
  • Onderdelen uit voorraad leverbaar.
Specificaties
Downloads
Stalen Klinger KVn plunjerafsluiter  |  KP-171
Stalen Klinger KVn plunjerafsluiter  |  KP-171

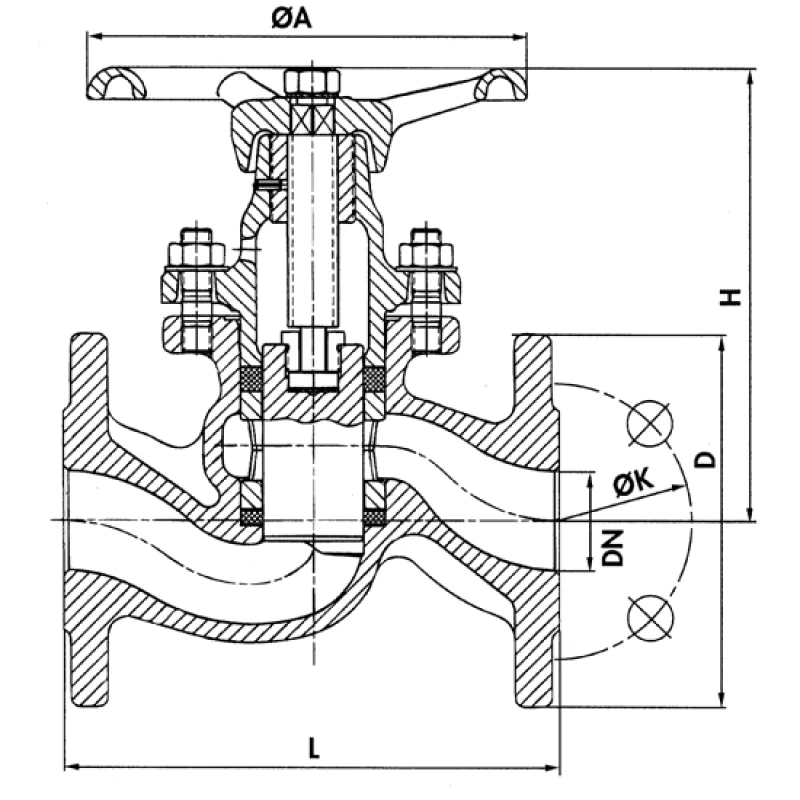

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L ØA H D ØK Gewicht (kg) Kv-waarde Bestellen
1417114100015 15 130 100 105 95 65 x 4 x 14 2,7 4,5
1417114100020 20 150 120 120 105 75 x 4 x 14 4,6 8,0
1417114100025 25 160 140 139 115 85 x 4 x 14 5,9 12,5
1417114100030 32 180 160 156 140 100 x 4 x 18 9,1 20,5
1417114100040 40 200 180 186 150 110 x 4 x 18 11,4 32,0
1417114100050 50 230 200 211 165 125 x 4 x 18 16,3 50,0
1417114100065 65 290 250 306 185 145 x 8 x 18 26,5 69,0
1417114100080 80 310 250 327 200 160 x 8 x 18 33,6 104,0
1417114100100 100 350 280 375 235 190 x 8 x 22 50,5 163,0
1417114100125 125 400 320 447 270 220 x 8 x 26 80,0 233,0
1417114100150 150 480 360 477 300 250 x 8 x 26 113,5 335,0
1417114100200 200 600 400 561 375 320 x12 x 30 190,5 582,0

Specificaties

Type KP-171
Materiaal Gietstaal GP240GH
Drukklasse PN40*
Maximale werkdruk stoom 28,4 barg (250ºC)
Bovendeel Smeedstaal t/m DN 50
Gietstaal vanaf DN 65
Handwiel Gietijzer EN-GJL-200
Spindel RVS X20Cr13
Plunjer RVS X14CrMoS17
Afdichting Klinger KX-modul
Inbouwlengte EN558-1 serie 1
Aansluiting EN1092-1
Temperatuur -10°C tot + 350°C PN40
-60°C tot + 350°C PN30 (RVS A4 bouten, RVS lantaarn)
