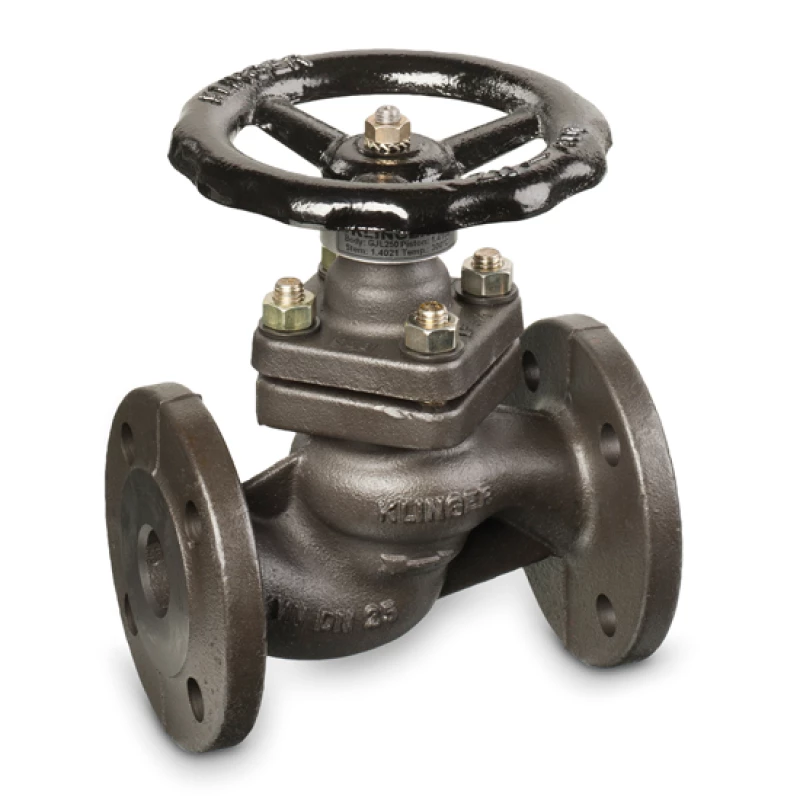

Gietijzeren Klinger KVn plunjerafsluiter  -  KP-121

Gietijzeren Klinger KVn plunjerafsluiter  |  KP-121

Gietijzeren Klinger KVn plunjerafsluiter  |  KP-121
Gietijzeren Klinger KVn plunjerafsluiter  |  KP-121

Flensaansluiting PN 16

Geschikt voor: stoom, condensaat, water, olie, lucht en gas

  • Standaard heeft de afsluiter reeds regeleigenschappen.
  • Universeel inzetbaar (stoom, olie, water, gas), één soort ringen voor alle media, met uitzondering van sterk oxiderende zuren.
  • Eenvoudige en goedkope revisie, kan vele malen herhaald worden.
  • Kan in de leiding gereviseerd worden.
  • Hoge Kv-waarde.
  • Onderdelen uit voorraad leverbaar
Specificaties
Downloads
Gietijzeren Klinger KVn plunjerafsluiter  |  KP-121
Gietijzeren Klinger KVn plunjerafsluiter  |  KP-121

Downloads

I.O.M. KLINGER Piston Valve KVN 65-200
I.O.M. KLINGER Piston Valve KVN, KVMN en KVSN t/m DN50
PED Certificate 2020 KVN

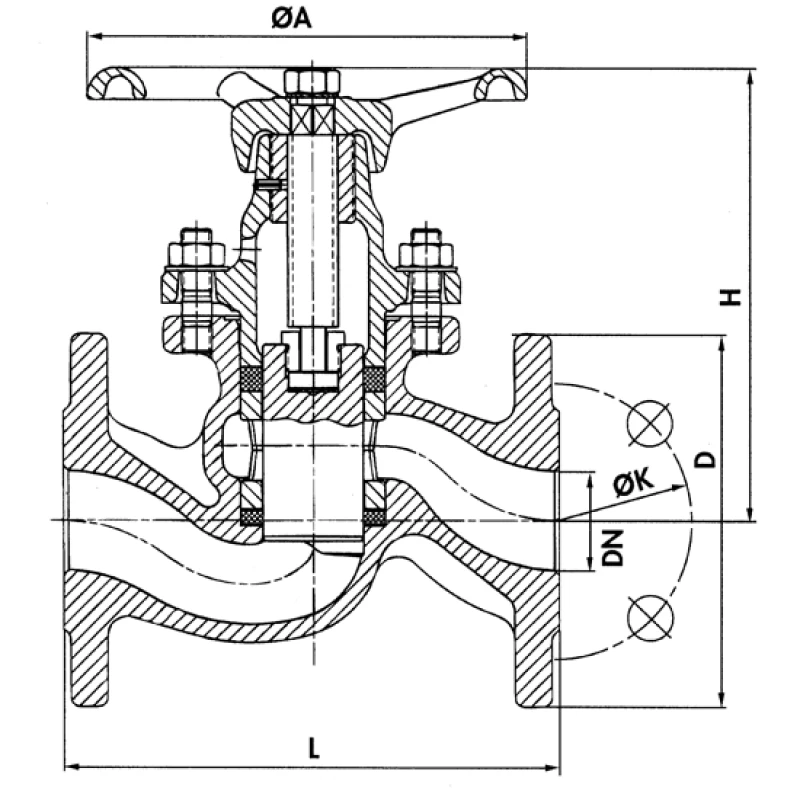

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L ØA H D ØK Gewicht (kg) Kv-waarde Bestellen
1412112100015 15 130 100 105 95 65 x 4 x 14 2,5 4,5
1412112100020 20 150 120 120 105 75 x 4 x 14 4,2 8,0
1412112100025 25 160 140 139 115 85 x 4 x 14 5,4 12,5
1412112100030 32 180 160 156 140 100 x 4 x 18 8,5 20,5
1412112100040 40 200 180 186 150 110 x 4 x 18 10,9 32,0
1412112100050 50 230 200 211 165 125 x 4 x 18 14,2 50,0
1412112100065 65 290 250 306 185 145 x 4 x 18 25,0 69,0
1412112100080 80 310 250 327 200 160 x 8 x 18 34,0 104,0
1412112100100 100 350 280 374 220 180 x 8 x 18 46,0 163,0
1412112100125 125 400 320 447 250 210 x 8 x 18 71,0 233,0
1412112100150 150 480 360 447 285 240 x 8 x 22 94,0 335,0
1412112100200 200 600 400 561 340 295 x12 x 22 180,0 582,0

Specificaties

Type KP-121
Materiaal Gietijzer EN-GJL-250
Drukklasse PN 16
Maximale werkdruk stoom 13 bar (195ºC)
Bovendeel t/m DN50 smeedstaal
v.a. DN65 gietijzer
Handwiel Gietijzer EN-GJL-200
Spindel RVS X20Cr13
Plunjer RVS X14CrMoS17
Afdichting Klinger KX-modul
Inbouwlengte EN 558-1 serie 1
Aansluiting EN 1092-2
Temperatuur -10°C tot +300°C
