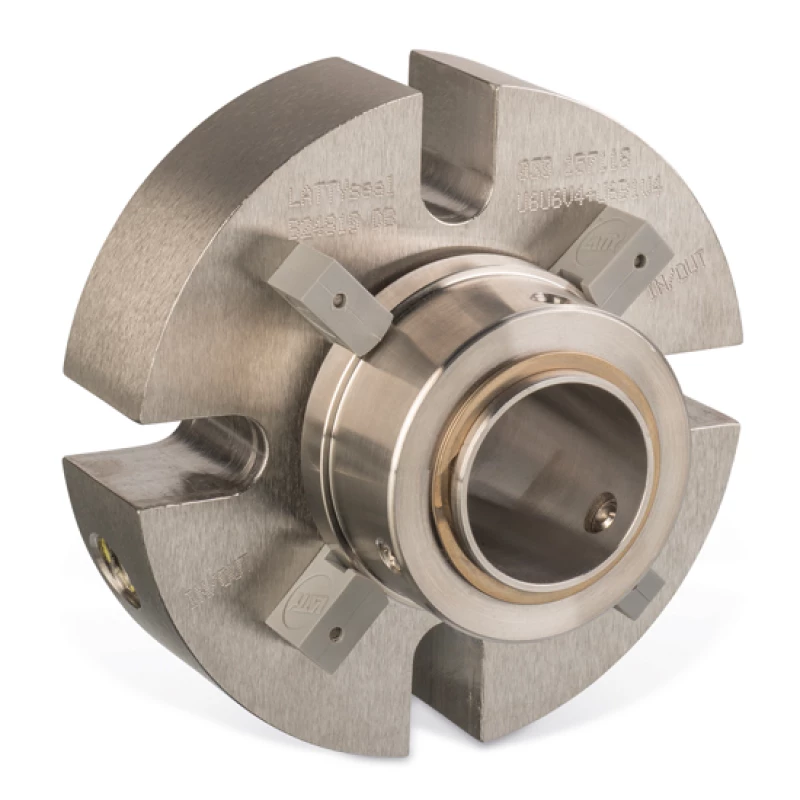

Cartridge Latty seal  -  B 24810 DB U6U6V4 + U6B1V4

Cartridge Latty seal  |  B 24810 DB U6U6V4 + U6B1V4

Cartridge Latty seal  |  B 24810 DB U6U6V4 + U6B1V4
Cartridge Latty seal  |  B 24810 DB U6U6V4 + U6B1V4

Loopvlakken siliciumcarbide/kool, draairichting onafhankelijk

Geschikt voor: alle soorten media. Daar dit seal is uitgevoerd met een spermedium, is het niet afhankelijk qua koeling en smering van het soort of het aanwezig zijn van een medium

  • Dit cartridge seal is gebalanceerd en stationair geconstrueerd, draairichting onafhankelijk en zeer universeel qua maatvoering, zodat hij past op vele pompmerken.
  • Inbouw is zeer eenvoudig.
  • Na gebruik zijn alle aan slijtage onderhevige onderdelen eenvoudigte vervangen.
  • Uitmeten t.b.v. inbouw niet nodig.
  • Tijdens montage is het geheel opgesloten en zijn alle kwetsbare delen beschermd.
  • Uniek gepatenteerd glijring-meeneem-systeem.
Specificaties
Cartridge Latty seal  |  B 24810 DB U6U6V4 + U6B1V4
Cartridge Latty seal  |  B 24810 DB U6U6V4 + U6B1V4

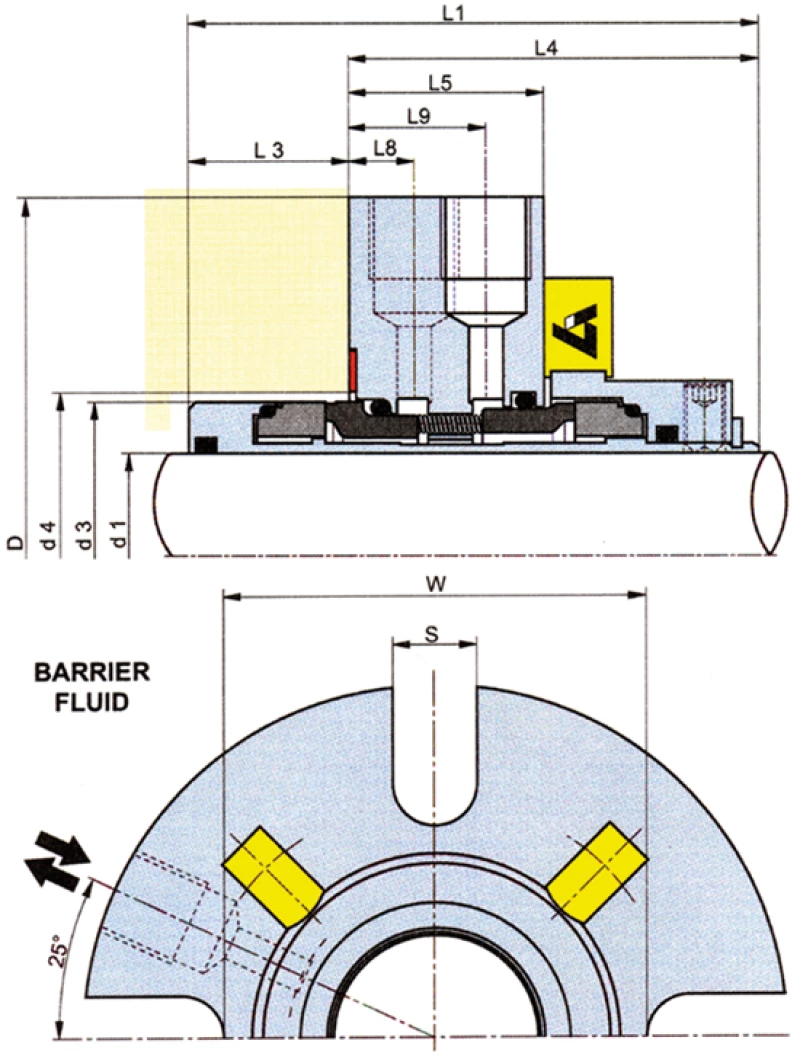

Art.nr. d1 (h6) d3/d4 min/max L1 L3/L4/L5 L8/L9 D S W Bestellen
59124810221510 25 40/41/51 84 24/60/29 10/20 105 12,5 58
59124810221512 28 43/44352 84 24/60/29 10/20 105 12,5 59
59124810221513 30 45/46/56 84 24/60/29 10/20 105 12,5 63
59124810221514 32 47/48/57 84 24/60/29 10/20 110 12,5 64
59124810221515 33 48/49/57 84 24/60/29 10/20 110 12,5 64
59124810221516 35 50/51/61 84 24/60/29 10/20 115 12,5 68
59124810221517 38 55/58/66 84 24/60/29 10/20 125 12,5 73
59124810221518 40 57/60/68 84 24/60/29 10/20 125 14,7 75
59124810221520 43 60/63/70 84 24/60/29 10/20 133 14,7 77
59124810221521 45 62/65/73 84 24/60/29 10/20 141 14,7 80
59124810221522 48 65/68/75 84 24/60/29 10/20 141 14,7 82
59124810221523 50 67/70/78 84 24/60/29 10/20 150 14,7 85
59124810221526 55 72/75/83 84 24/60/29 10/20 150 18,0 90
59124810221528 60 80/85/91 84 24/60/29 10/20 157 18,0 98
59124810221530 65 85/90/98 84 24/60/29 10/20 165 18,0 105
59124810221532 70 90/95/108 84 24/60/29 10/20 180 18,0 115
59124810221533 75 100/104/118 97 27/70/33 11/23 190 18,0 129
59124810221534 80 105/109/124 97 27/70/33 11/23 195 18,0 135
59124810221535 85 110/114/128 97 27/70/33 11/23 200 20,0 139
59124810221536 90 115/119/138 97 27/70/33 11/23 205 20,0 146
59124810221537 95 120/124/138 97 27/70/33 11/23 210 20,0 149
59124810221538 100 126/129/144 97 27/70/33 11/23 215 20,0 155
Ook leverbaar : TYPE DBVP MET GEINTREGEERDE POMPSCHROEF

Bij bestelling op te geven

  • O-ringen: FPM (V), EPDM (E)

Specificaties

Type B 24810 DB U6U6V4 + U6B1V4
Materiaal AISI 316L
Mediumzijde
Glijring roterend Siliciumcarbide (U6 = DIN Q1)
Glijring stationair Siliciumcarbide (U6 = DIN Q1)
Atm. zijde
Glijring roterend Siliciumcarbide (U6 = DIN Q1)
Glijring stationair Kool (B1)
O-ringen FPM (V), optie EPDM (E) of Kalrez (K)
Veren Hastelloy (C4)
Pakking Klinger SIL C-8200
Max. druk 25 bar
Max. temperatuur 200ºC
Max. snelheid 20 m/s
Goedgekeurd door ATEX II 2 GD ck IIA-IIB T6..T3
(toepassing in explosiegevaarlijke omgeving)
FDA / EN1935 - 2004 / ACS
(voedingsmiddelen toepassing)
