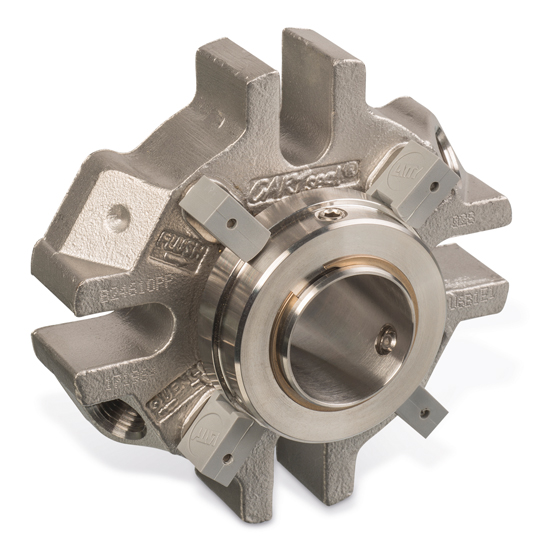

Cartridge Latty seal  -  B 24610 Q U6U6V4

Cartridge Latty seal  |  B 24610 Q U6U6V4

Cartridge Latty seal  |  B 24610 Q U6U6V4
Cartridge Latty seal  |  B 24610 Q U6U6V4

Loopvlakken siliciumcarbide, draairichting onafhankelijk

Geschikt voor: agressieve, abrasieve en kristalliserende media

  • Dit cartridge seal is gebalanceerd en stationair geconstrueerd, draairichting onafhankelijk en zeer universeel qua maatvoering, zodat hij past op vele pompmerken.
  • Inbouw is zeer eenvoudig.
  • Na gebruik zijn alle aan slijtage onderhevige onderdelen eenvoudig te vervangen.
  • Uitmeten t.b.v. inbouw niet nodig.
  • Tijdens montage is het geheel opgesloten en zijn alle kwetsbare delen beschermd.
  • Uniek gepatenteerd glijring-meeneem-systeem.
Specificaties
Cartridge Latty seal  |  B 24610 Q U6U6V4
Cartridge Latty seal  |  B 24610 Q U6U6V4

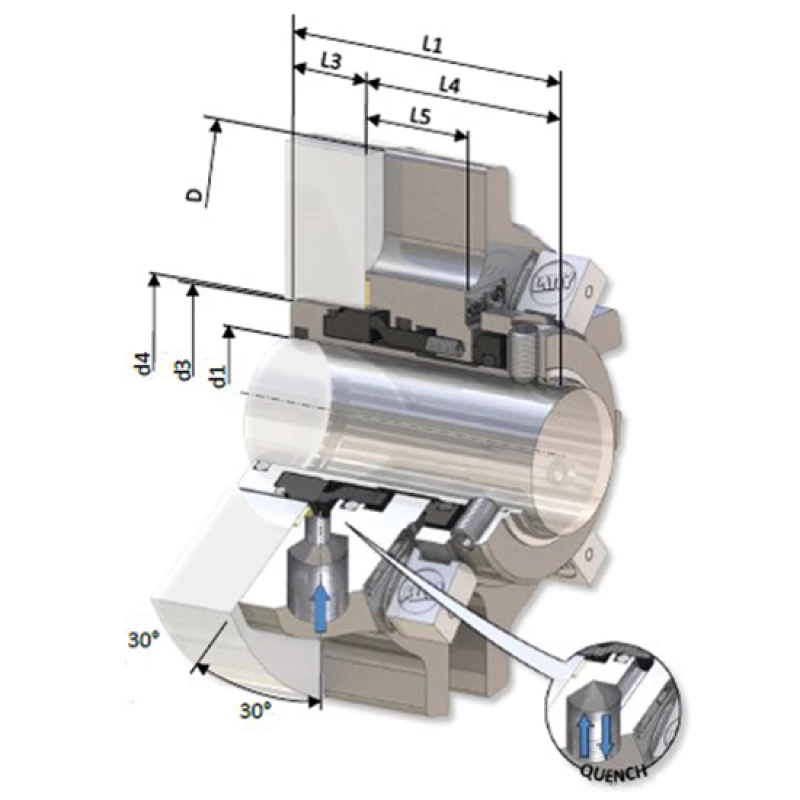

Art.nr. d1 (h6) d3/d4 min/max L1 L3/L4 L5 D Bestellen
59124610221110 25 40/41/51 61 17/44 23 105
59124610221112 28 43/44/52 61 17/44 23 105
59124610221113 30 45/46/56 61 17/44 23 105
59124610221114 32 47/48/57 61 17/44 23 110
59124610221115 33 48/49/57 61 17/44 23 110
59124610221116 35 50/51/61 61 17/44 23 115
59124610221117 38 55/58/66 61 17/44 23 125
59124610221118 40 57/60/68 61 17/44 23 125
59124610221120 43 60/63/70 61 17/44 23 133
59124610221121 45 62/65/73 61 17/44 23 141
59124610221122 48 65/68/75 61 17/44 23 141
59124610221123 50 67/70/78 61 17/44 23 150
59124610221125 53 70/73/81 61 17/44 23 150
59124610221126 55 72/75/83 61 17/44 23 150
59124610221128 60 80/85/91 61 17/44 23 157
59124610221130 65 85/90/98 61 17/44 23 165
59124610221132 70 90/95/108 61 17/44 23 180
59124610221133 75 100/104/118 73 18/55 40/14/20 190
59124610221134 80 105/109/124 73 18/55 40/14/20 195
59124610221135 85 110/114/128 73 18/55 40/14/20 200
59124610221136 90 115/119/135 73 18/55 40/14/20 205
59124610221137 95 120/124/138 73 18/55 40/14/20 210
59124610221138 100 126/129/144 73 18/55 40/14/20 215

Bij bestelling op te geven

  • O-ringen: FPM (V), EPDM (E)

Specificaties

Type B 24610 Q U6U6V4
Materiaal AISI 316L
Glijring roterend Siliciumcarbide (U6 = DIN Q1)
Glijring stationnair Siliciumcarbide (U6 = DIN Q1)
Glijring Quench seal Speciaal Lattytex (21)
O-ringen FPM (V), optie EPDM (E) of Kalrez (K)
Veren Hastelloy (C4)
Pakking Klinger SIL C-8200
Max. druk 25 bar
Max. temperatuur 220ºC
Max. snelheid 20 m/s
Goedgekeurd door ATEX II 2 GD ck IIA-IIB T6..T3
(toepassing in explosiegevaarlijke omgeving)
FDA / EN1935 - 2004 / ACS
(voedingsmiddelen toepassing)
Contact

Voor meer informatie over Latty Cartridge Seals kunt u contact opnemen met:
