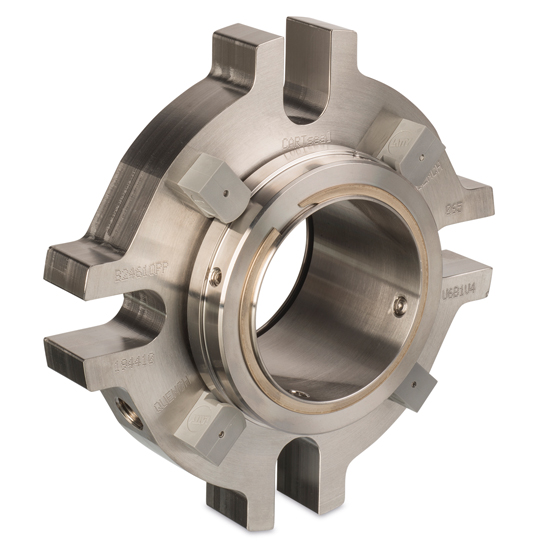

Cartridge Latty seal  -  B 24610 PP U6U6V4

Cartridge Latty seal  |  B 24610 PP U6U6V4

Cartridge Latty seal  |  B 24610 PP U6U6V4
Cartridge Latty seal  |  B 24610 PP U6U6V4

Loopvlakken siliciumcarbide, draairichting onafhankelijk

Geschikt voor: hete agressieve, en abrasieve media

  • Dit cartridge seal is gebalanceerd en stationair geconstrueerd, draairichting onafhankelijk en zeer universeel qua maatvoering, zodat hij past op vele pompmerken.
  • Inbouw is zeer eenvoudig.
  • Na gebruik zijn alle aan slijtage onderhevige onderdelen eenvoudig te vervangen.
  • Uitmeten t.b.v. inbouw niet nodig.
  • Tijdens montage is het geheel opgesloten en zijn alle kwetsbare delen beschermd.
  • Uniek gepatenteerd glijring-meeneem-systeem.
Specificaties
Cartridge Latty seal  |  B 24610 PP U6U6V4
Cartridge Latty seal  |  B 24610 PP U6U6V4

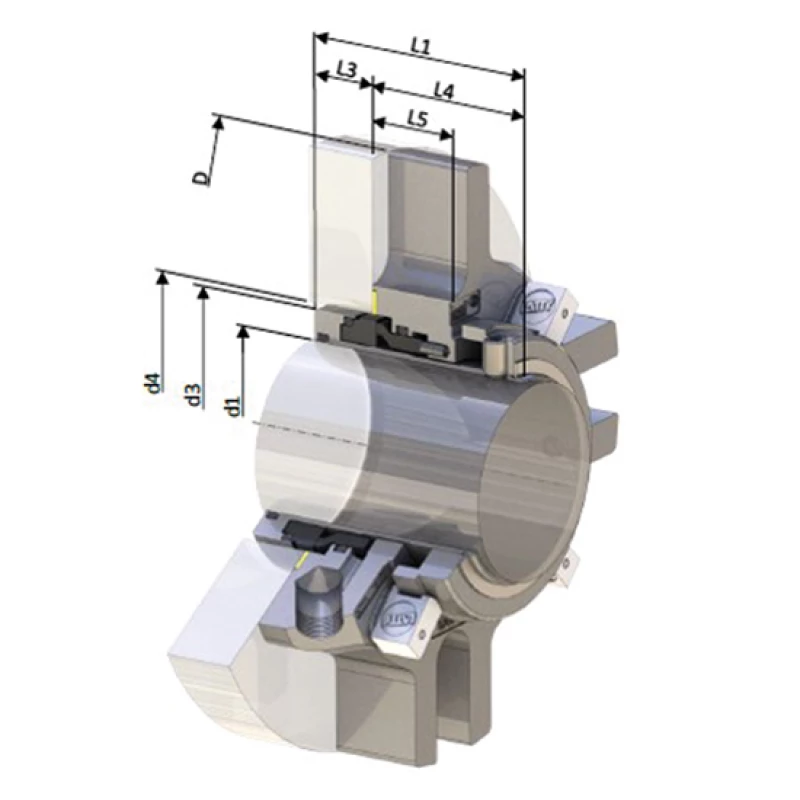

Art.nr. d1 (h6) d3/d4 min/max L1 L3/L4 L5 D S W Bestellen
59124610221210 25 40/41/51 61 17/44 23 105 12,5 58
59124610221212 28 43/44/52 61 17/44 23 105 12,5 59
59124610221213 30 45/46/56 61 17/44 23 105 12,5 63
59124610221214 32 47/48/57 61 17/44 23 110 12,5 64
59124610221215 33 48/49/57 61 17/44 23 110 12,5 64
59124610221216 35 50/51/61 61 17/44 23 115 12,5 68
59124610221217 38 55/58/66 61 17/44 23 125 12,5 73
59124610221218 40 57/60/68 61 17/44 23 125 14,7 75
59124610221220 43 60/63/70 61 17/44 23 133 14,7 77
59124610221221 45 62/65/73 61 17/44 23 141 14,7 80
59124610221222 48 65/68/75 61 17/44 23 141 14,7 82
59124610221223 50 67/70/78 61 17/44 23 150 14,7 85
59124610221225 53 70/73/81 61 17/44 23 150 14,7 88
59124610221226 55 72/75/83 61 17/44 23 150 18,0 90
59124610221228 60 80/85/91 61 17/44 23 157 18,0 98
59124610221230 65 85/90/98 61 17/44 23 165 18,0 105
59124610221232 70 90/95/108 61 17/44 23 180 18,0 115
59124610221233 75 100/104/118 73 27/46 31 190 18,0 129
59124610221234 80 105/109/124 73 27/46 31 195 18,0 135
59124610221235 85 110/114/128 73 27/46 31 200 20,0 139
59124610221236 90 115/119/135 73 27/46 31 205 20,0 146
59124610221237 95 120/124/138 73 27/46 31 210 20,0 149
59124610221238 100 126/129/144 73 27/46 31 215 20,0 155

Bij bestelling op te geven

  • O-ringen: FPM (V), EPDM (E)

Specificaties

Type B 24610 PP U6U6V4
Materiaal AISI 316L
Glijring roterend Siliciumcarbide (U6 = DIN Q1)
Glijring stationair Siliciumcarbide (U6 = DIN Q1)
O-ringen FPM (V), optie EPDM (E) of Kalrez (K)
Veren Hastelloy (C4)
Pakking Klinger SIL C-8200
Max. druk 25 bar
Max. temperatuur 200ºC
Max. snelheid 20 m/s
Goedgekeurd door ATEX II 2 GD ck IIA-IIB T6..T3
(toepassing in explosiegevaarlijke omgeving)
FDA / EN1935 - 2004 / ACS
(voedingsmiddelen toepassing)
