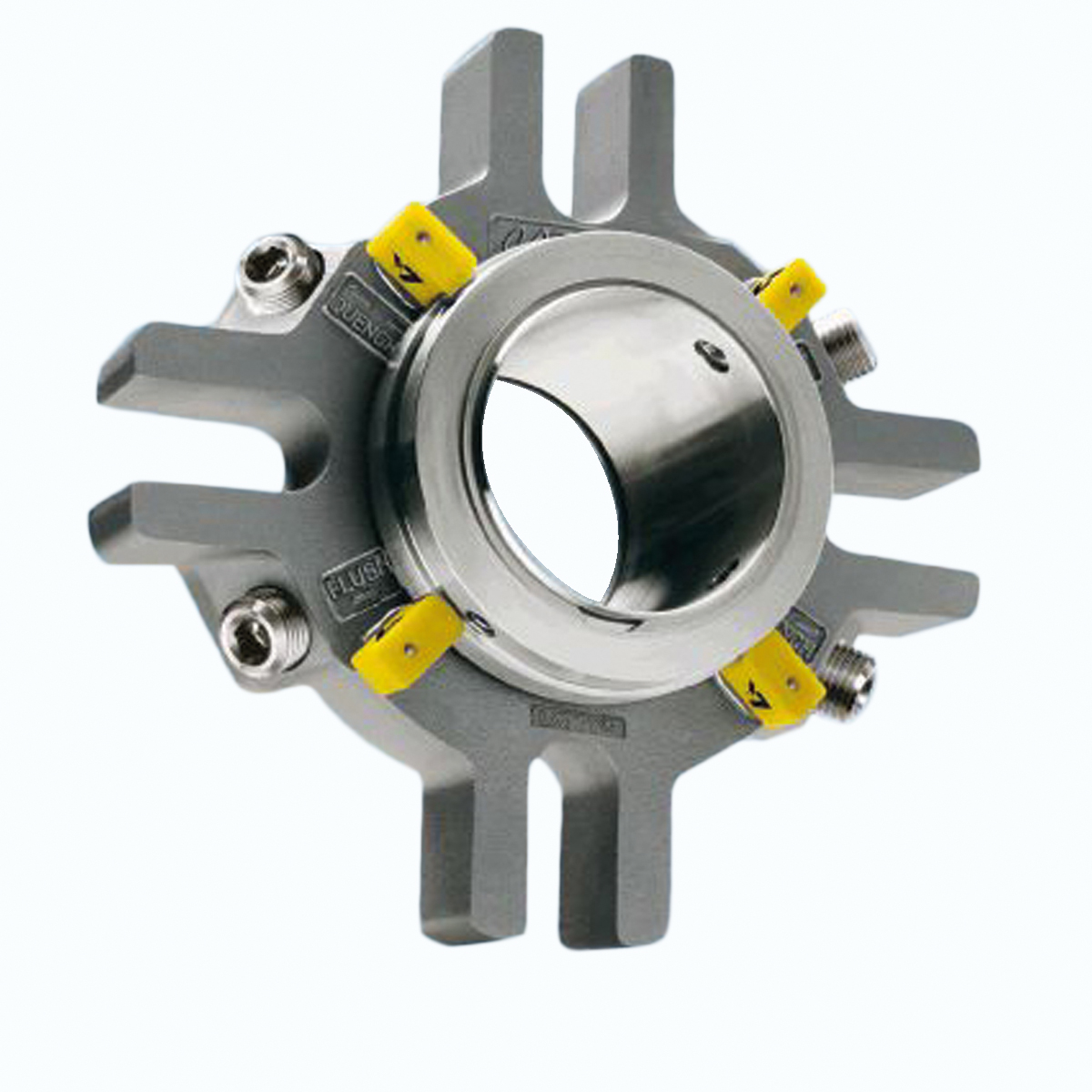

Gebalanceerd Latty seal (b236)  -  B 23612 B1U6V

Gebalanceerd Latty seal (b236)  |  B 23612 B1U6V

Gebalanceerd Latty seal (b236)  |  B 23612 B1U6V
Gebalanceerd Latty seal (b236)  |  B 23612 B1U6V

Loopvlakken siliciumcarbide/kool, met flush aansluiting

Geschikt voor: hete agressieve, licht abrasieve media, uitvoering met circulatie-aansluiting

  • Dit cartridge seal is gebalanceerd en zeer robuust geconstrueerd, draairichting onafhankelijk en zeer universeel qua maatvoering, zodat hij past op vele pompmerken.
  • Inbouw is zeer eenvoudig.
  • Na gebruik zijn alle aan slijtage onderhevige onderdelen eenvoudig te vervangen.
  • Uitmeten t.b.v. inbouw niet nodig.
  • Tijdens montage is het geheel opgesloten en zijn alle kwetsbare delen beschermd.
  • Uniek glijring-meeneem-systeem.
Specificaties
Gebalanceerd Latty seal (b236)  |  B 23612 B1U6V
Gebalanceerd Latty seal (b236)  |  B 23612 B1U6V

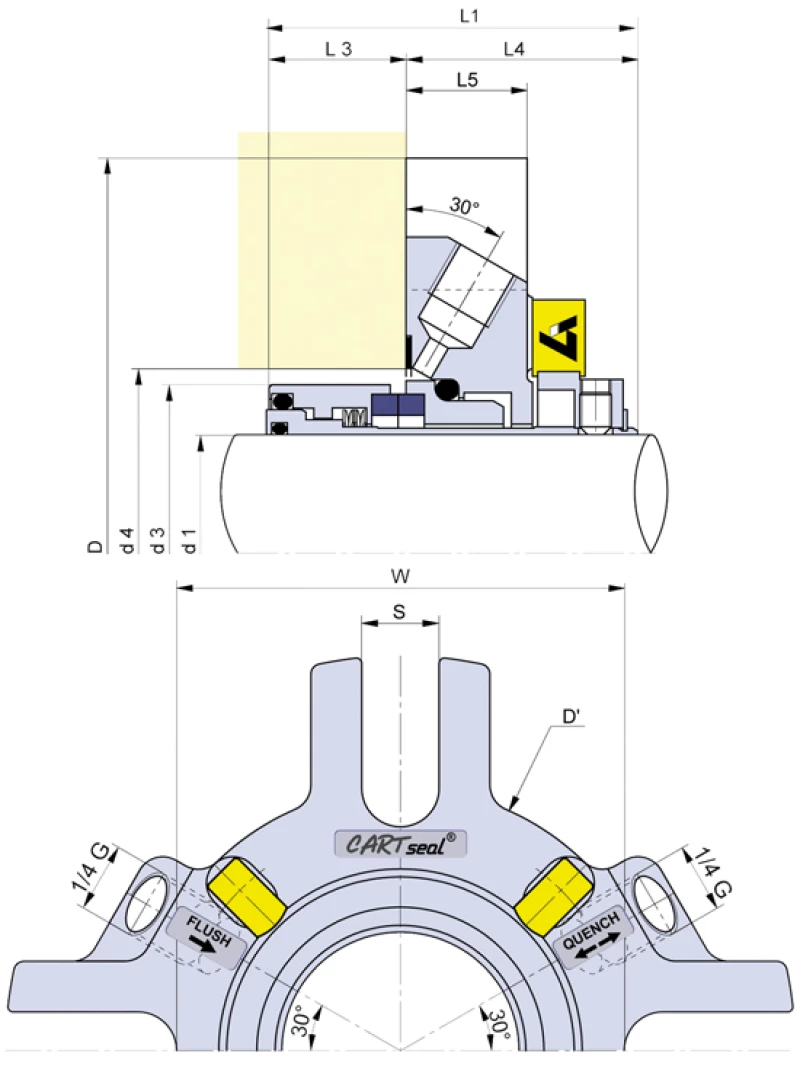

Art.nr. d1 (h6) d3/d4 min/max L1 L3/L4 L5 D/D' S W Bestellen
59123612121010 25 42/46/56 68 24/44 23 105/83 12,5 63
59123612121012 28 46/49/57 67 23/44 23 110/86 12,5 64
59123612121013 30 47/51/61 68 24/44 23 115/85 12,5 68
59123612121014 32 49/58/66 68 24/44 23 125/90 12,5 73
59123612121015 33 54/58/66 70 26/44 23 125/90 12,5 73
59123612121016 35 54/58/66 70 26/44 23 125/90 12,5 73
59123612121017 38 59/63/70 71 27/44 23 133/95 14,7 77
59123612121018 40 59/65/73 70 26/44 23 141/97 14,7 80
59123612121020 43 64/68/75 71 27/44 23 141/100 14,7 82
59123612121021 45 64/70/78 71 27/44 23 150/102 14,7 85
59123612121022 48 69/75/83 73 29/44 23 150/107 18,0 90
59123612121023 50 69/75/83 73 29/44 23 150/107 18,0 90
59123612121025 53 78/85/91 75 31/44 23 157/123 18,0 98
59123612121026 55 78/85/91 75 31/44 23 157/123 18,0 98
59123612121028 60 83/90/98 74 30/44 23 165/128 18,0 105
59123612121030 65 88/95/108 74 30/44 23 180/132 18,0 115
59123612121032 70 99/104/118 84 35/49 28 190/143 18,0 129

Bij bestelling op te geven

  • O-ringen: FPM (V), EPDM (E)

Specificaties

Type B 23612 B1U6V
Materiaal AISI 316L (seal Duplex 1.4462)
Glijring roterend Kool (B1)
Glijring stationair Siliciumcarbide (U6 = DIN Q1)
O-ringen FPM (V), optie EPDM (E) of Kalrez (K)
Pakking Klinger SIL C-8200
Max. druk 25 bar
Max. temperatuur 160ºC
Max. snelheid 20 m/s
Contact

Voor meer informatie over Latty Cartridge Seals kunt u contact opnemen met:
