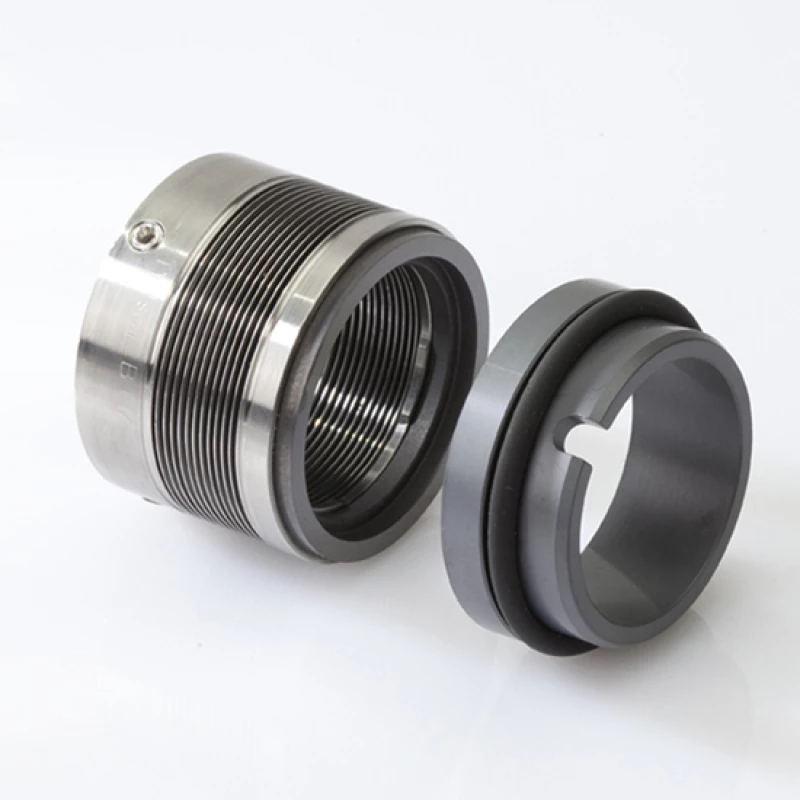

Gebalanceerd Latty balgseal (b171)  -  B 17110 AU6V

Gebalanceerd Latty balgseal (b171)  |  B 17110 AU6V

Gebalanceerd Latty balgseal (b171)  |  B 17110 AU6V
Gebalanceerd Latty balgseal (b171)  |  B 17110 AU6V

Loopvlakken kool/siliciumcarbide, draairichting onafhankelijk

Geschikt voor: agressieve media bij hogere temperaturen, bijv. oplosmiddelen en voedingswaterpompen

  • Dit seal is door de balgconfiguratie gebalanceerd en draairichting onafhankelijk.
  • Dit seal heeft geen quasi dynamische O-ringafdichting en is stationair te monteren.
Specificaties
Gebalanceerd Latty balgseal (b171)  |  B 17110 AU6V
Gebalanceerd Latty balgseal (b171)  |  B 17110 AU6V

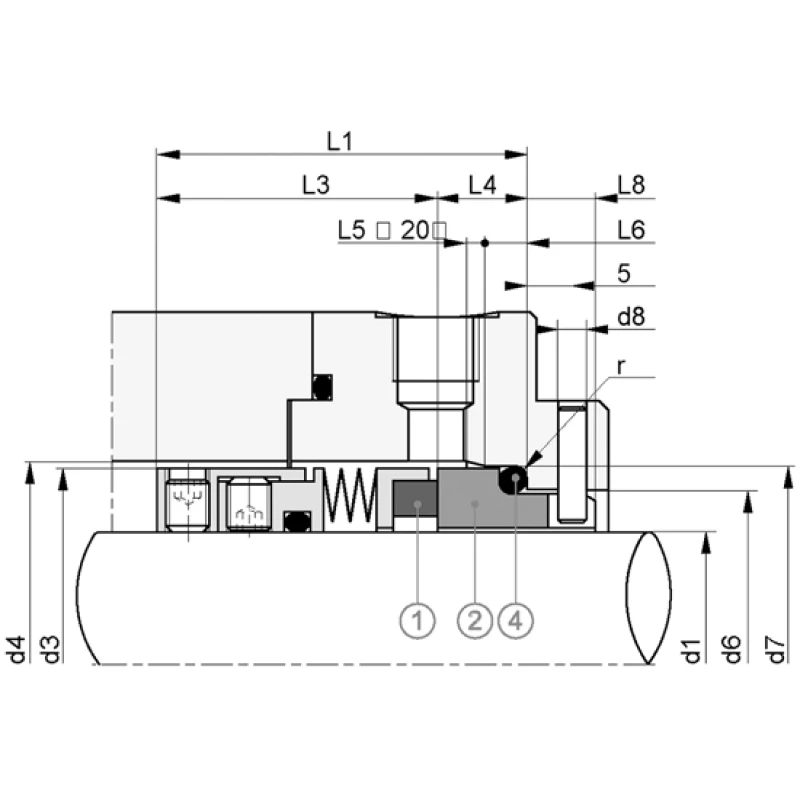

Art.nr. d1 (h6) d7 (H8) L3 ± 0,5 L4 L1 ± 0,5 Bestellen
59117110621010 25 40 30,5 9,5 40,0
59117110621012 28 43 32,0 10,5 42,5
59117110621013 30 45 32,0 10,5 42,5
59117110621014 32 48 32,0 10,5 42,5
59117110621015 33 48 32,0 10,5 42,5
59117110621016 35 50 32,0 10,5 42,5
59117110621017 38 56 33,5 11,5 45,0
59117110621018 40 58 33,5 11,5 45,0
59117110621020 43 61 33,5 11,5 45,0
59117110621021 45 63 33,5 11,5 45,0
59117110621022 48 66 33,5 11,5 45,0
59117110621023 50 70 34,5 13,0 47,5
59117110621025 53 73 34,5 13,0 47,5
59117110621026 55 75 34,5 13,0 47,5
59117110621028 60 80 39,0 13,5 52,5
59117110621030 65 85 39,0 13,5 52,5
59117110621032 70 92 45,0 15,0 60,0
59117110621033 75 97 45,0 15,0 60,0
59117110621034 80 105 45,0 15,0 60,0
Revisie in eigen seal-revisie-werkplaats mogelijk.

Opties

  • O-ringen: PTFE ommanteld (M5), Kalrez (K)

Bij bestelling op te geven

  • O-ringen: FPM (V) of EPDM (E)

Specificaties

Type B 17110 AU6V
Materiaal AISI 316L
Roterend deel Kool (A)
Stationair deel Siliciumcarbide (U6 = DIN Q1)
O-ringen FPM (V), optie EPDM (E)
Max. druk 20 bar
Max. temperatuur 200ºC
Max. snelheid 25 m/s
Afmetingen volgens DIN 24960
