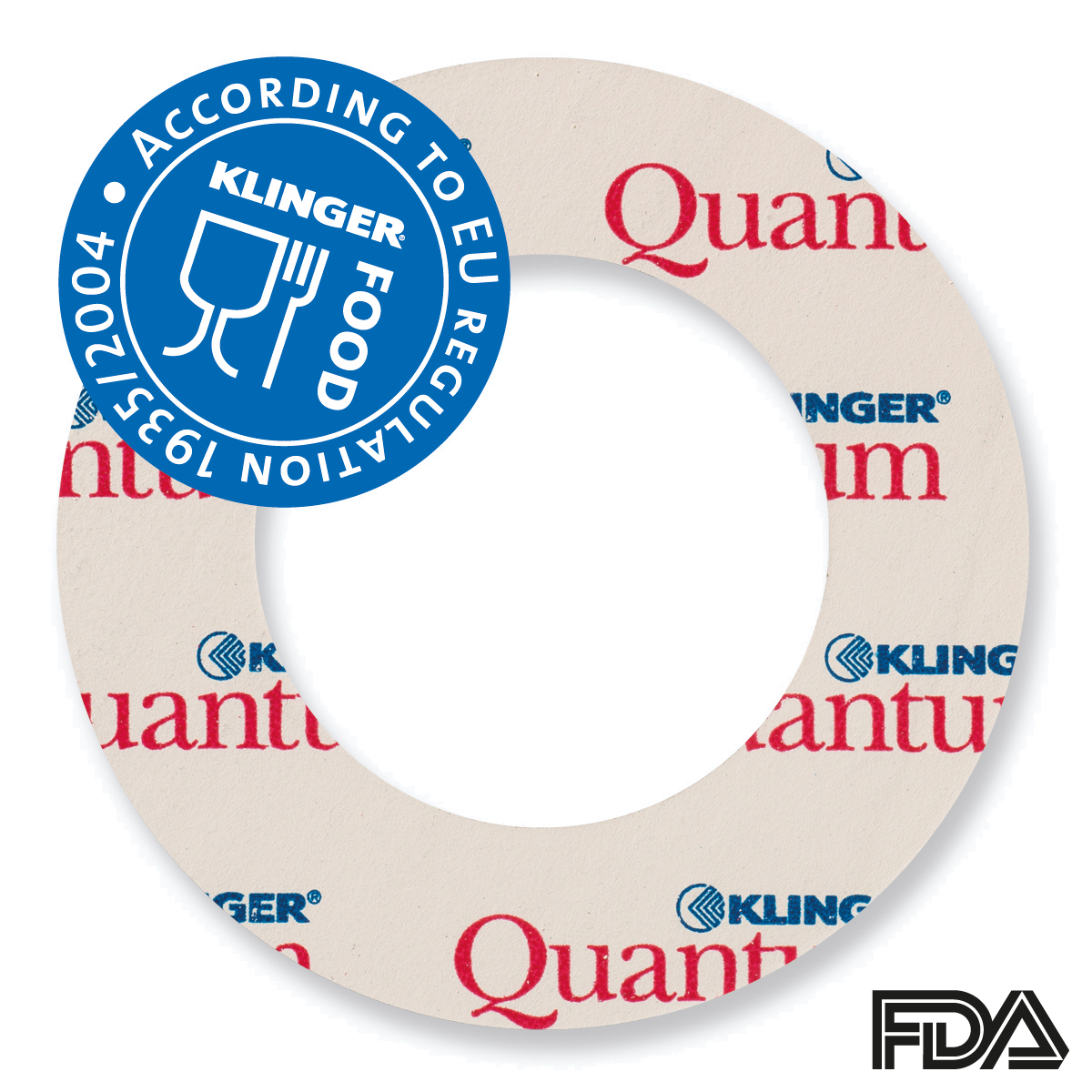

Food afdichtingen | KLINGER®Quantum FDA / EC 1935
Vezel versterkte HNBR pakking
Geschikt voor: voedingsmiddelen- en pharmaceutische industrie
- Bij de productie van deze afdichtingen - in een daarvoor bestemde schone ruimte - wordt gebruik gemaakt van apparatuur die geschikt zijn gemaakt speciaal voor de voedingsmiddelen- en pharmaceutische industrie.
- Alle afdichtingen worden per stuk verpakt en gemarkeerd voor full traceability.
- KLINGER®Quantum is de eerste vezel versterkte pakking met uitsluitend HNBR rubber. Door een uniek productieproces speciaal voor dit doel ontwikkeld, kan dit materiaal tot hogere temperaturen toegepast worden dan ieder ander vezelversterkte pakking op de markt.
- Een hoge levensduur met lage gasdoorlaatbaarheden, ondanks hoge temperaturen.

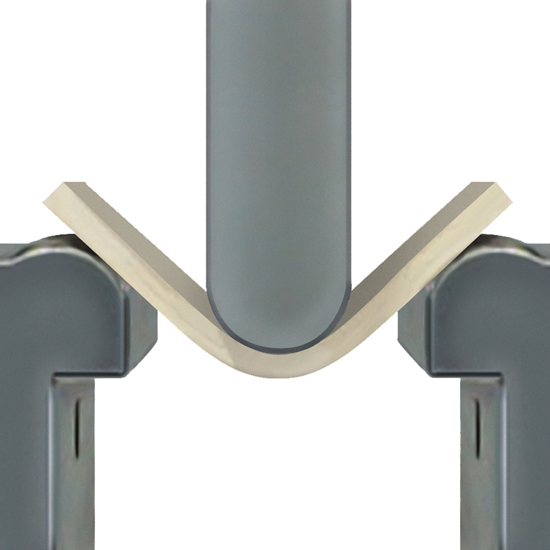

- Hoogste rest flexibiliteit na temperatuurblootstelling, zie afbeelding buigproef na 240 uur op 200 ºC.
- Hoge kruipvastheid en hoge vlaktedruk bestendigheid.
- Zeer universele mediumbestendigheid.
Selecteer een uitvoering:
Selecteer een uitvoering
| Art.nr. | Dikte (mm) | Plaatafmeting (mm) | Bestellen |
|---|---|---|---|
| 10220001500411 | 1,00 | 2000 x 1500 | |
| 10220001500416 | 1,50 | 2000 x 1500 | |
| 10220001500421 | 2,00 | 2000 x 1500 | |
| 10220001500431 | 3,00 | 2000 x 1500 |
| Art.nr. | Maat | PN | Afmeting (mm) | Bestellen |
|---|---|---|---|---|
| 10200460018016 | DN 10 | PN 10-40 | 46 x 18 | |
| 10200510022016 | DN 15 | PN 10-40 | 51 x 22 | |
| 10200610028016 | DN 20 | PN 10-40 | 61 x 28 | |
| 10200710034016 | DN 25 | PN 10-40 | 71 x 34 | |
| 10200820043016 | DN 32 | PN 10-40 | 82 x 43 | |
| 10200920049016 | DN 40 | PN 10-40 | 92 x 49 | |
| 10201070061016 | DN 50 | PN 10-40 | 107 x 61 | |
| 10201270077016 | DN 65 | PN 10-40 | 127 x 77 | |
| 10201420089016 | DN 80 | PN 10-40 | 142 x 89 | |
| 10201620115016 | DN 100 | PN 10-16 | 162 x 115 | |
| 10201680115016 | DN 100 | PN 25-40 | 168 x 115 | |
| 10201920141016 | DN 125 | PN 10-16 | 192 x 141 | |
| 10201940141016 | DN 125 | PN 25-40 | 194 x 141 | |
| 10202180169016 | DN 150 | PN 10-16 | 218 x 169 | |
| 10202240169016 | DN 150 | PN 25-40 | 224 x 169 | |
| 10202730220016 | DN 200 | PN 10-16 | 273 x 220 | |
| 10202840220016 | DN 200 | PN 25 | 284 x 220 | |
| 10202900220016 | DN 200 | PN 40 | 290 x 220 | |
| 10203280273016 | DN 250 | PN 10 | 328 x 273 | |
| 10203290273016 | DN 250 | PN 16 | 329 x 273 | |
| 10203400273016 | DN 250 | PN 25 | 340 x 273 | |
| 10203520273016 | DN 250 | PN 40 | 352 x 273 | |
| 10203780324016 | DN 300 | PN 10 | 378 x 324 | |
| 10203840324016 | DN 300 | PN 16 | 384 x 324 | |
| 10204000324016 | DN 300 | PN 25 | 400 x 324 | |
| 10204170324016 | DN 300 | PN 40 | 417 x 324 |
| Art.nr. | Maat | PN | Afmeting (mm) | Bestellen |
|---|---|---|---|---|
| 10200460018021 | DN 10 | PN 10-40 | 46 x 18 | |
| 10200510022021 | DN 15 | PN 10-40 | 51 x 22 | |
| 10200610028021 | DN 20 | PN 10-40 | 61 x 28 | |
| 10200710034021 | DN 25 | PN 10-40 | 71 x 34 | |
| 10200820043021 | DN 32 | PN 10-40 | 82 x 43 | |
| 10200920049021 | DN 40 | PN 10-40 | 92 x 49 | |
| 10201070061021 | DN 50 | PN 10-40 | 107 x 61 | |
| 10201270077021 | DN 65 | PN 10-40 | 127 x 77 | |
| 10201420089021 | DN 80 | PN 10-40 | 142 x 89 | |
| 10201620115021 | DN 100 | PN 10-16 | 162 x 115 | |
| 10201680115021 | DN 100 | PN 25-40 | 168 x 115 | |
| 10201920141021 | DN 125 | PN 10-16 | 192 x 141 | |
| 10201940141021 | DN 125 | PN 25-40 | 194 x 141 | |
| 10202180169021 | DN 150 | PN 10-16 | 218 x 169 | |
| 10202240169021 | DN 150 | PN 25-40 | 224 x 169 | |
| 10202730220021 | DN 200 | PN 10-16 | 273 x 220 | |
| 10202840220021 | DN 200 | PN 25 | 284 x 220 | |
| 10202900220021 | DN 200 | PN 40 | 290 x 220 | |
| 10203280273021 | DN 250 | PN 10 | 328 x 273 | |
| 10203290273021 | DN 250 | PN 16 | 329 x 273 | |
| 10203400273021 | DN 250 | PN 25 | 340 x 273 | |
| 10203520273021 | DN 250 | PN 40 | 352 x 273 | |
| 10203780324021 | DN 300 | PN 10 | 378 x 324 | |
| 10203840324021 | DN 300 | PN 16 | 384 x 324 | |
| 10204000324021 | DN 300 | PN 25 | 400 x 324 | |
| 10204170324021 | DN 300 | PN 40 | 417 x 324 | |
| 10204380356021 | DN 350 | PN 10 | 438 x 356 | |
| 10204440356021 | DN 350 | PN 16 | 444 x 356 | |
| 10204570356021 | DN 350 | PN 25 | 457 x 356 | |
| 10204740356021 | DN 350 | PN 40 | 474 x 356 | |
| 10204890407021 | DN 400 | PN 10 | 489 x 407 | |
| 10204950407021 | DN 400 | PN 16 | 495 x 407 | |
| 10205140407021 | DN 400 | PN 25 | 514 x 407 | |
| 10205460407021 | DN 400 | PN 40 | 546 x 407 |
| Art.nr. | Maat | PN | Afmeting (mm) | Bestellen |
|---|---|---|---|---|
| 10200510022031 | DN 15 | PN 10-40 | 51 x 22 | |
| 10200610028031 | DN 20 | PN 10-40 | 61 x 28 | |
| 10200710034031 | DN 25 | PN 10-40 | 71 x 34 | |
| 10200820043031 | DN 32 | PN 10-40 | 82 x 43 | |
| 10200920049031 | DN 40 | PN 10-40 | 92 x 49 | |
| 10201070061031 | DN 50 | PN 10-40 | 107 x 61 | |
| 10201270077031 | DN 65 | PN 10-40 | 127 x 77 | |
| 10201420089031 | DN 80 | PN 10-40 | 142 x 89 | |
| 10201620115031 | DN 100 | PN 10-16 | 162 x 115 | |
| 10201680115031 | DN 100 | PN 25-40 | 168 x 115 | |
| 10201920141031 | DN 125 | PN 10-16 | 192 x 141 | |
| 10201940141031 | DN 125 | PN 25-40 | 194 x 141 | |
| 10202180169031 | DN 150 | PN 10-16 | 218 x 169 | |
| 10202240169031 | DN 150 | PN 25-40 | 224 x 169 | |
| 10202730220031 | DN 200 | PN 10-16 | 273 x 220 | |
| 10202840220031 | DN 200 | PN 25 | 284 x 220 | |
| 10202900220031 | DN 200 | PN 40 | 290 x 220 | |
| 10203280273031 | DN 250 | PN 10 | 328 x 273 | |
| 10203290273031 | DN 250 | PN 16 | 329 x 273 | |
| 10203400273031 | DN 250 | PN 25 | 340 x 273 | |
| 10203520273031 | DN 250 | PN 40 | 352 x 273 | |
| 10203780324031 | DN 300 | PN 10 | 378 x 324 | |
| 10203840324031 | DN 300 | PN 16 | 384 x 324 | |
| 10204000324031 | DN 300 | PN 25 | 400 x 324 | |
| 10204170304031 | DN 300 | PN 40 | 417 x 324 | |
| 10204380356031 | DN 350 | PN 10 | 438 x 356 | |
| 10204440356031 | DN 350 | PN 16 | 444 x 356 | |
| 10204570356031 | DN 350 | PN 25 | 457 x 356 | |
| 10204740356031 | DN 350 | PN 40 | 474 x 356 | |
| 10204890407031 | DN 400 | PN 10 | 489 x 407 | |
| 10204950407031 | DN 400 | PN 16 | 495 x 407 | |
| 10205140407031 | DN 400 | PN 25 | 514 x 407 | |
| 10205460407031 | DN 400 | PN 40 | 546 x 407 | |
| 10205390458031 | DN 450 | PN 10 | 539 x 458 | |
| 10205550458031 | DN 450 | PN 16 | 555 x 458 | |
| 10205640458031 | DN 450 | PN 25 | 564 x 458 | |
| 10205710458031 | DN 450 | PN 40 | 571 x 458 | |
| 10205940508031 | DN 500 | PN 10 | 594 x 508 | |
| 10206170508031 | DN 500 | PN 16 | 617 x 508 | |
| 10206240508031 | DN 500 | PN 25 | 624 x 508 | |
| 10206280508031 | DN 500 | PN 40 | 628 x 508 | |
| 10206950610031 | DN 600 | PN 10 | 695 x 610 | |
| 10207340610031 | DN 600 | PN 16 | 734 x 610 | |
| 10207310610031 | DN 600 | PN 25 | 731 x 610 | |
| 10207470610031 | DN 600 | PN 40 | 747 x 610 |
| Art.nr. | Maat | Afmeting (mm) | Bestellen |
|---|---|---|---|
| 10200480021016 | 1/2" | 48 x 21 | |
| 10200570027016 | 3/4" | 57 x 27 | |
| 10200670033016 | 1 " | 67 x 33 | |
| 10200760042016 | 1.1/4" | 76 x 42 | |
| 10200860048016 | 1.1/2" | 86 x 48 | |
| 10201050060016 | 2 " | 105 x 60 | |
| 10201240073016 | 2.1/2" | 124 x 73 | |
| 10201370089016 | 3 " | 137 x 89 | |
| 10201750114016 | 4 " | 175 x 114 | |
| 10202220168016 | 6 " | 222 x 168 | |
| 10202790219016 | 8 " | 279 x 219 | |
| 10203400273016 | 10 " | 340 x 273 | |
| 10204100324016 | 12 " | 410 x 324 | |
| 10204510356016 | 14 " | 451 x 356 | |
| 10205140406016 | 16 " | 514 x 406 | |
| 10205500457016 | 18 " | 550 x 457 | |
| 10206060508016 | 20 " | 606 x 508 | |
| 10207180610016 | 24 " | 718 x 610 |
| Art.nr. | Maat | Afmeting (mm) | Bestellen |
|---|---|---|---|
| 10200540021016 | 1/2" | 54 x 21 | |
| 10200670027016 | 3/4" | 67 x 27 | |
| 10200730033016 | 1 " | 73 x 33 | |
| 10200830042016 | 1.1/4" | 83 x 42 | |
| 10200950048016 | 1.1/2" | 95 x 48 | |
| 10201110060016 | 2 " | 111 x 60 | |
| 10201300073016 | 2.1/2" | 130 x 73 | |
| 10201490089016 | 3 " | 149 x 89 | |
| 10201810114016 | 4 " | 181 x 114 | |
| 10202510168016 | 6 " | 251 x 168 | |
| 10203080219016 | 8 " | 308 x 219 | |
| 10203620273017 | 10 " | 362 x 273 | |
| 10204220324016 | 12 " | 422 x 324 | |
| 10204860356016 | 14 " | 486 x 356 | |
| 10205400406016 | 16 " | 540 x 406 | |
| 10205970457016 | 18 " | 597 x 457 | |
| 10206540508016 | 20 " | 654 x 508 | |
| 10207750610016 | 24 " | 775 x 610 |
Specificaties
| Type | KLINGER®Quantum FDA / EC 1935 |
| Materiaal | HNBR rubbermatrix, vezelversterkt. |
| Kleur | aan beide zijden gebroken wit, eenzijdig bedrukt |
|
|
|
| Samendrukbaarheid volgens ASTM F36J | 10% |
| Terugvering volgens ASTM F36J | >60% |
| Drukvastheid volgens DIN 52913(2mm, 300ºC) | 28 N/mm² |
| Gasdoorlaatbaarheid volgens DIN 28090-2 | <0,02 mg/s.m. |
|
|
|
| Chemische bestendigheid | zie bestendigheidlijst |
|
|
|
| Goedgekeurd door | EU 1935/2004 |
| EU 2023/2006 | |
| Conform FDA eisen | |
| 2003/11/EG cert. | |
| 76/769/EWG cert. | |
| 2003/30/EG cert. | |
| DIN DVGW | |
| KTW gekeurd (koud/heet drinkwater) | |
| TA luft (clean air) acc VDI2440 | |
| BAM getest II-611/2009 | |
| BS 7531 2006 Grade AX | |
| Fire safe DIN/EN/ISO 10497 _ API 607 | |
| RoHS 2011/65/EG cert. | |
| Reach verklaring | |
| SVHC lijstverklaring | |
|
|
|
|
Afdichtingsfaktoren 2 mm dik lekkageklasse 0.1 mg/sxm
|
|
| ASTM Y | 15 MPa |
| ASTM m | 5 |
| D0701 pgm;min 25ºC | 22 MPa |
| D0701 pgm;max 25ºC | 158 MPa |
| D0701 pgm;max 100ºC | 68 MPa |
| D0701 pgm;max 200ºC | 39 MPa |
| D0701 pgm;max 300ºC | 32 MPa |
| D0701 Cg | 1,3 |
|
|
|
|

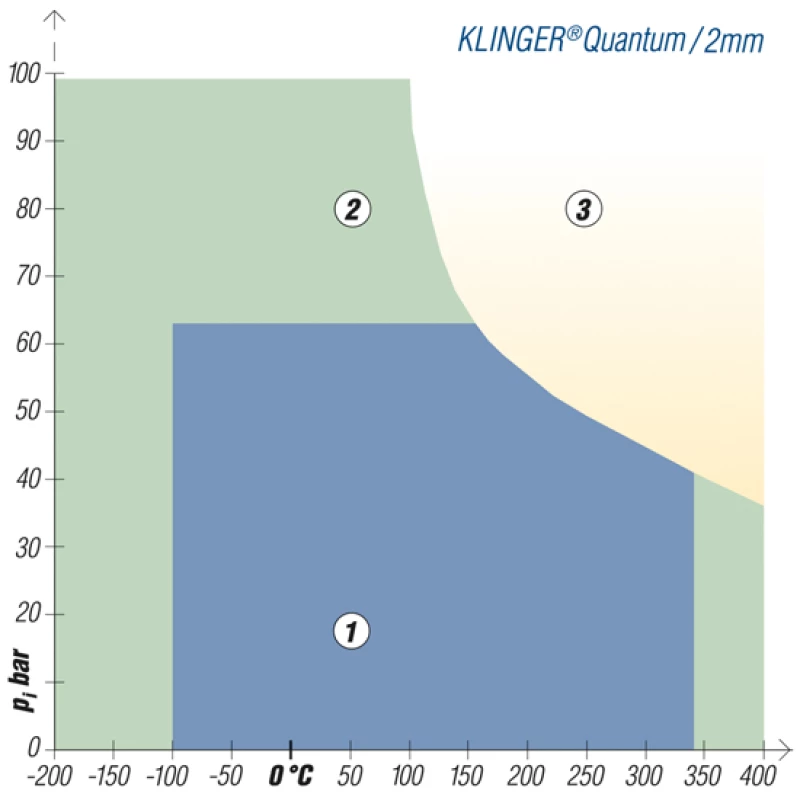

Druk/Temperatuur-Grafiek
|
|
| Gebied 1 | Normaliter bij afdoende vlaktedruk probleemloos toe te passen. |
| Gebied 2 | Vraag advies voor kritische toepassingen. |
| Gebied 3 | Vraag advies. |
|
|
|
|
DIN afmetingen volgens EN 1514-1
|
|
|
ANSI afmetingen volgens B16.21
|
|
