Compensatoren
De schakel tussen techniek en succes
- Betrouwbare schakel
- Europees fabricaat
- Advies vanuit een verantwoordelijkheidsgevoel
- Hulp en begeleiding in iedere vorm
- Deskundig advies
- Compensatoren op maat vorm
Vermijd:
- Hoge kosten door beschadigingen aan uw systeem
- Onnodige onderbrekingen van uw productieproces
- Risico tot blootstelling aan chemische vloeistoffen
- Kans op toebrengen van schade aan het milieu
- Gevaren voor de leefbare omgeving rondom uw bedrijf

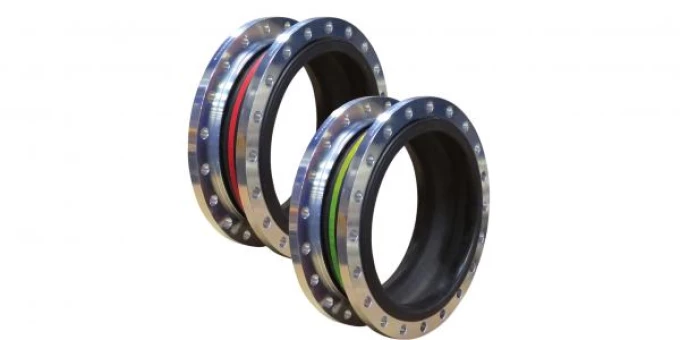

Rubber compensatoren
- Geschikt voor het reduceren en compenseren van o.a. trilling, geluid, leidinguitzetting en onvolkomenheden ontstaan tijdens montage.
- Eenvoudig te installeren rubber balg compensatoren met stalen of RVS flenzen conform DIN of ANSI.
- De rubber balgen zijn o.a. leverbaar in EPDM, NBR, Hypalon en FPM.
PTFE compensatoren
- Geschikt voor chemische toepassingen.
- Snelle assemblage conform klantspecificatie.
- Alternatief voor rubber compensatoren.

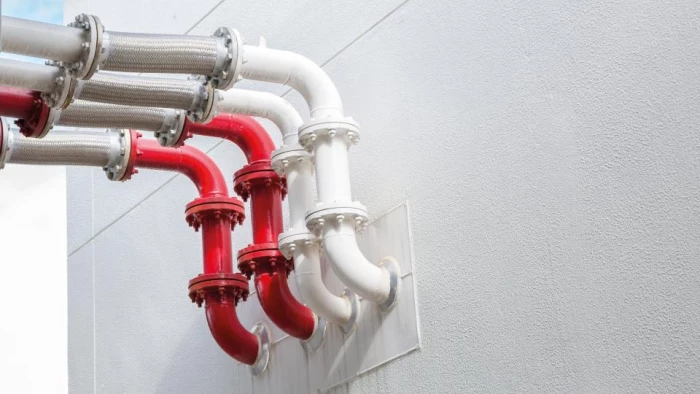

Metaal compensatoren
- Veelal toegepast in de (petro)chemische industrie, warmtekrachtcentrales en scheepsbouw.
- Leverbaar als eenvoudige standaard metaal compensator met lasaansluiting of flenzen tot bijvoorbeeld een speciaal ontworpen meervoudige en meerlagige compensator met lekdetectie.
- Eventueel extra uitgevoerd met trekstangen of een cardansysteem.
- Ontwerp en productie volgens EJMA-standaard.
Weefsel compensatoren
- Veelal toegepast bij (hete) lucht en stof transport op lagere druk.
- Ontworpen en geproduceerd volgens klantspecificatie.
- Beschikbaar in de meest uiteenlopende uitvoeringen qua vorm, opbouw, materiaal en aansluitingen.

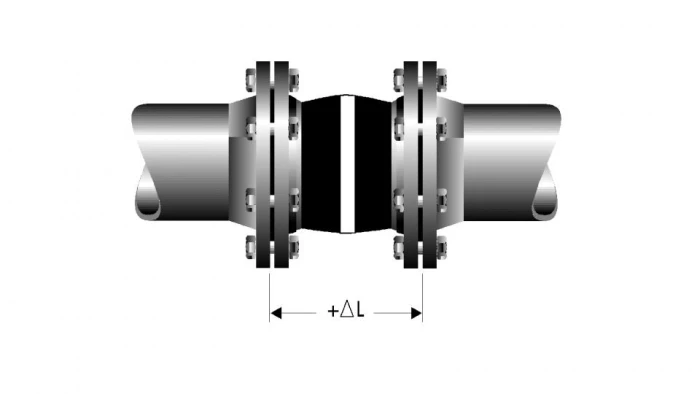

UITZETTEN EN KRIMPEN
Onder invloed van temperatuursveranderingen kunnen metalen uitzetten of krimpen. Hierdoor bestaat de mogelijkheid dat leidingen als gevolg van grote krachten en drukveranderingen kunnen vervormen en daarbij schade toebrengen aan systemen die daarop zijn aangesloten.
Ook mechanische trillingen veroorzaakt door pompen, compressoren, motoren en andere aangesloten installaties kunnen de conditie van leidingen ernstig aantasten. Hetzelfde geldt voor medium trillingen veroorzaakt door het pulserend karakter van het medium.
MOGELIJKE GEVOLGEN
Het uitzetten van metaal in één richting, noemen we lineaire uitzetting. Dit heeft tot gevolg dat een stalen leiding van bijvoorbeeld 50 meter bij een temperatuur van 100°C maar liefst 60 mm uitzet!
Wanneer de leiding volledig vastgeklemd en verankerd zit, zal de leiding vervormen en zullen de aangesloten systemen van de leiding worden losgerukt. Niet alleen de gevolgschade aan uw systeem kunnen enorm zijn, maar ook de gevaren voor u, uw medewerkers, ons milieu en omwonenden!
KENNIS EN ADVIES
Dergelijke gevolgen kunt u voorkomen door het inzetten van de juiste compensator. KLINGER levert een breed assortiment aan kwalitatief hoogwaardig compensatoren van gerenommeerde fabricaten. Vanuit onze passie voor techniek en jarenlange ervaring in de verschillende industriële toepassingsgebieden, delen wij graag onze kennis in de vorm van gedegen adviezen. Onze ervaren specialisten hebben een groot verantwoordelijkheidsgevoel en zijn zich bewust dat duurzaamheid een belangrijk criterium is voor de toekomst en geven daarom de voorkeur aan lange termijn oplossingen. Al onze compensatoren worden geleverd met diverse Europese certificaten en attesten. Desgewenst kunnen onze specialisten de compensatoren inmeten en de montage voor u begeleiden.
“De betrouwbaarheid van onze compensatoren is een belangrijk criterium voor de bedrijfsveiligheid en de leefbare omgeving rondom onze industrie.”

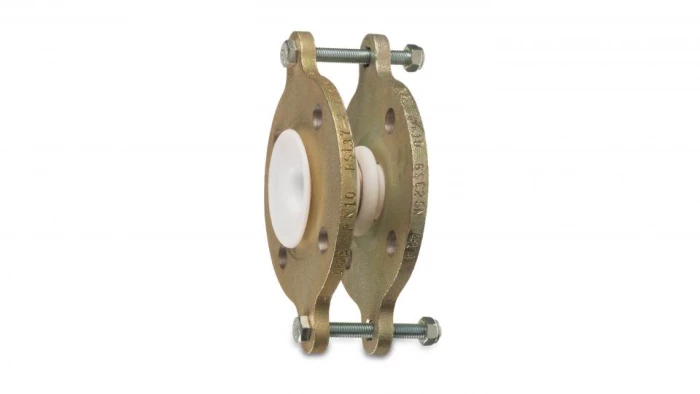

PTFE COMPENSATOREN
Als alternatief voor rubber compensatoren zijn PTFE compensatoren veelvuldig een oplossing.
De meest voorkomende PTFE compensatoren hebben 2, 3 of 5 golven en zijn voorzien van draaibare flenzen met bewegingsbegrenzers. In ons standaard assortiment worden PTFE compensatoren geleverd met DIN of ANSI flenzen.
Bij de standaard PTFE compensatoren met 2, 3 of 5 golven neemt bij temperatuurstijging de drukbestendigheid snel af. Onze productspecialisten willen u hierover graag adviseren.

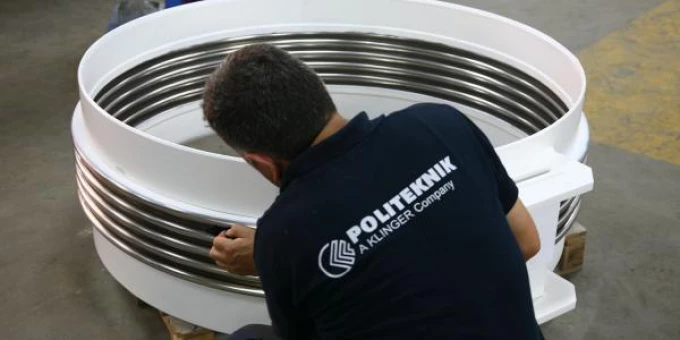

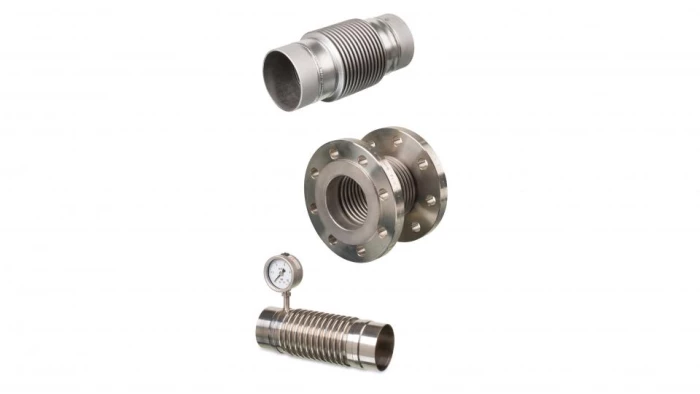

METALEN COMPENSATOREN
Veelal toegepast in de (petro)chemische industrie, warmtekrachtcentrales en scheepsbouw
De metalen compensatoren van KLINGER worden ontworpen, geproduceerd en getest volgens de criteria van de Expansion Joint Manufacturers Associations, of kortweg de EJMA-normering. Ze worden gebruikt voor het opvangen van thermische uitzettingen, het reduceren van trillingen en voor spanningsvrije opstellingen in leidingsystemen bij de meest uiteenlopende procestechnieken.
Vragen? Onze productspecialisten helpen u graag!
De meest voorkomende types metalen compensatoren
Enkelvoudige compensatoren
Eenvoudige uitvoeringen met één balgelement voor het opvangen van axiale, laterale en angulaire bewegingen.

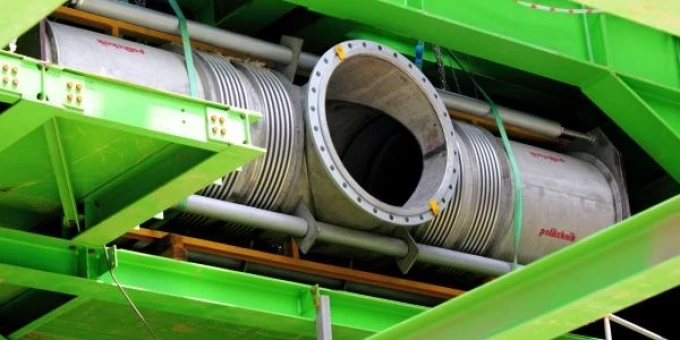

Dubbele compensatoren
Uitgevoerd met twee balgelementen en geschikt voor het opvangen van grote axiale en laterale bewegingen, bij lagere drukklassen.

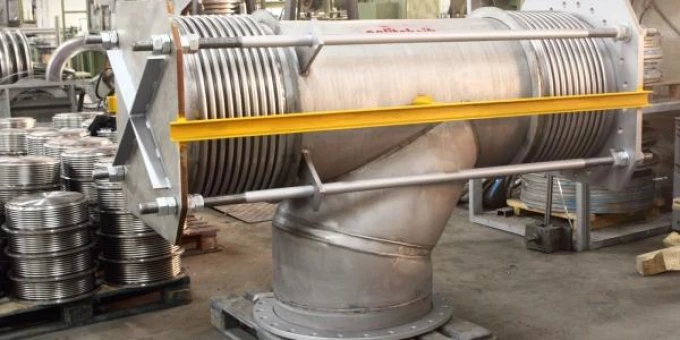

Compensatoren met trekstangen
Uitvoering met één of twee balgelementen en minimaal twee trekstangen. Het aantal trekstangen is onder andere afhankelijk van diameter en drukklasse. Deze compensator is geschikt voor kleine laterale en axiale bewegingen.
Enkelvoudige compensatoren met scharnieren
Uitgevoerd met één of twee balgelementen en meerdere scharnieren en geschikt voor het opvangen van kleine hoekbewegingen in één vlak. Een combinatie van twee of drie compensatoren kan grote axiale bewegingen opvangen.
Enkelvoudige of dubbele compensatoren met cardansysteem
Compensatoren met één balgelement en één cardanconstructie. Geschikt voor het opvangen van kleine hoekbewegingen in elk vlak.

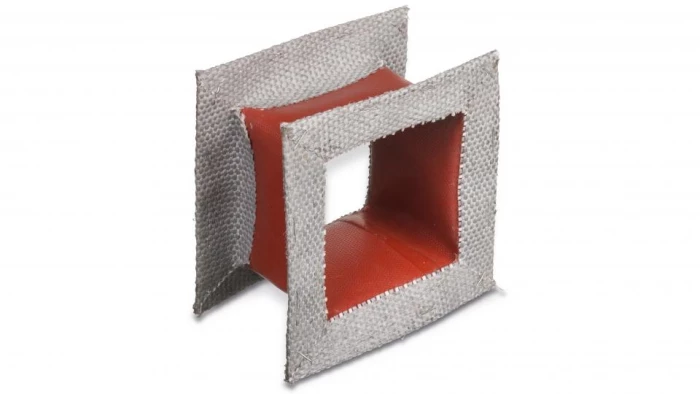

Weefsel compensatoren
Veelal toegepast bij (hete)lucht en stof transport op lagere druk. De meest voorkomende types.
U-Compensator en band-Compensator
U- en band compensatoren zijn de meest economische standaard typen voor de meest voorkomende toepassingen in ronde en rechthoekige kanalen
U-Compensator voor overdruk en vacuüm
In het bijzonder voor rechthoekige kanalen, ook voor speciale hoekuitvoering.
Meervoudige Vorm-Compensator
met tussenflenzen en trekstangen Noodzakelijk bij grote, rechthoekige of ronde kanalen, in het bijzonder bij grote axiale bewegingen. De tussenflenzen kunnen met trekbouten of speciale ophanging worden uitgevoerd.
Band-Compensator voor overdruk en vacuüm
Bij rechthoekige compensatoren dienen de hoeken met de kamhoogte van het hoekprofiel afgerond te zijn. Weefsel compensatoren worden altijd volgens klantspecificatie ontworpen en geproduceerd.
Vragen? Onze productspecialisten helpen u graag!

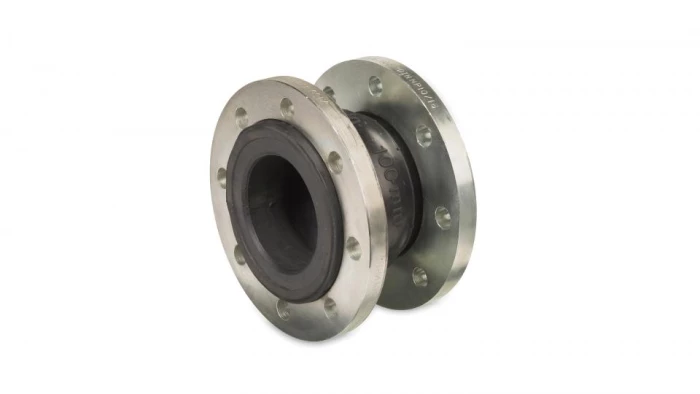

RUBBER COMPENSATOREN
Reduceren trillingen, uitzettingen en geluid
Eenvoudig te installeren rubber balg compensatoren.
Uitvoeringen
- Met stalen of RVS flenzen conform DIN of ANSI.
- Rubber balg in o.a. EPDM, NBR, Hypalon en FPM.
- Met PTFE lining of vacuüm steun ring.
- Met trekstangen, harnieren, vlammenhoes en afdekbescherm buis.
