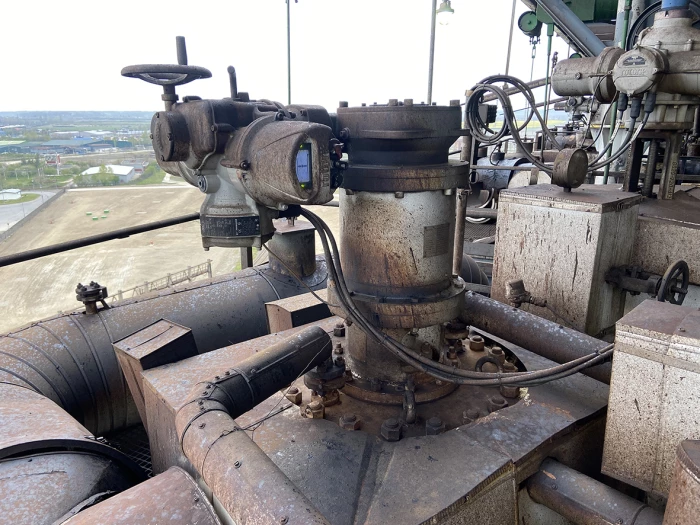

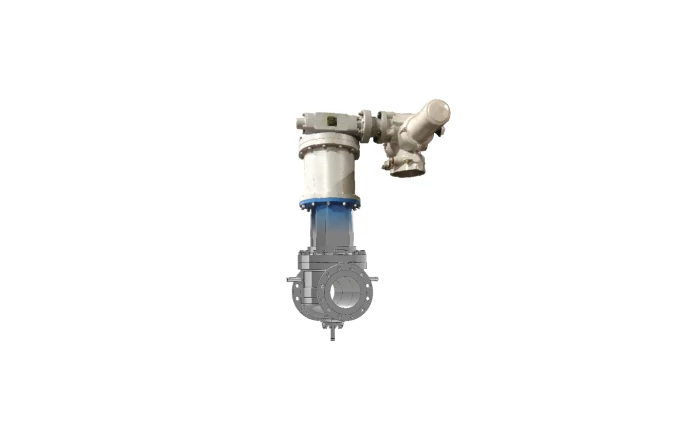

Lift plug automatisering door INNO-MAT®

Soepele en snelle bediening, hoge precisie en makkelijk te regelen.

INNO-MAT® is een MIAM GmbH ontwikkeling/uitvinding die een revolutionaire stap betekent in het automatiseren van een metaal afdichtende liftplug afsluiter door middel van een enkele actuator. Het is een compleet nieuw en innovatief ontwerp, zonder enige indexeer kogels of moeren en zonder meerdere actuators.

Eigenschappen

De INNO-MAT® is specifiek ontworpen voor Lift Plug afsluiters waar de plug: Omhoog gaat - 90° draait – Omlaag gaat “Re-Seating”

En is ook geschikt voor plug afsluiters van andere fabricaten zoals:

Crane Pacific - Wedgeplug®
Poyam - Lift Plug Valve
Schuf - Lift Plug Valve
Strack - Lift Plug Valve

Standaard Range:

IM- 7 7 ton
IM-15 15 ton
IM-30 30 ton
IM-50 50 ton

*Grotere maten op aanvraag

Voordelen

Soepele en snelle bediening
Snel open/dicht sturen zonder mogelijkheid op vastlopen.

Hoge kracht overbrenging
Voorkomt het vastzitten van de plug als gevolg van thermische inkrimping, werkt bij hoge delta p.

Hoge precisie
Hoge herhaalbaarheid van het zitten van de plug, tussentijdse positionering, 'back cycling'.

Makkelijk te regelen
Tandwiel, Elektrisch, Pneumatisch, Elektrohydraulisch, Hydraulisch.

De benodigde kracht om de zitting te liften is 2x zo groot als de kracht die nodig is om de zitting naar beneden te duwen, aangezien de lifthoek kleiner is dan de hoek van het re-seaten. Hierdoor wordt het vast zitten van de plug voorkomen in het geval dat de plug warm in de zitting gedrukt wordt en er koud uit gelift moet worden.
Voorkomt het buigen van de as of de beugelassemblage in het geval dat het regelsysteem vastzit.
Makkelijk ter plaatse te monteren/demonteren met de afsluiter in open of gesloten positie door het “quickhub” klemsysteem.
