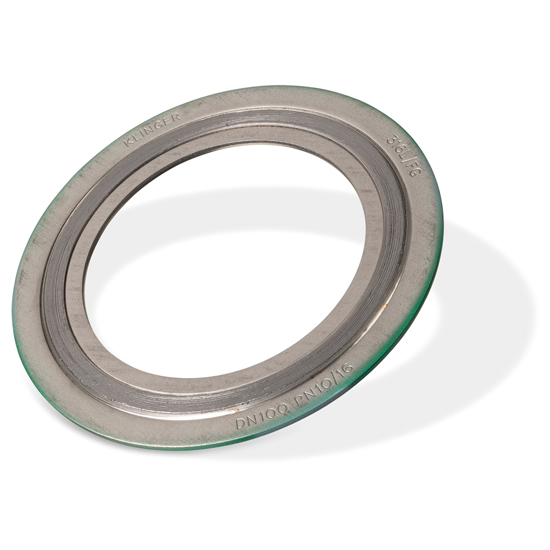

Grafiet gevulde Klinger Maxiflex DIN  -  CRIR

Grafiet gevulde Klinger Maxiflex DIN  |  CRIR

Grafiet gevulde Klinger Maxiflex DIN  |  CRIR
Grafiet gevulde Klinger Maxiflex DIN  |  CRIR

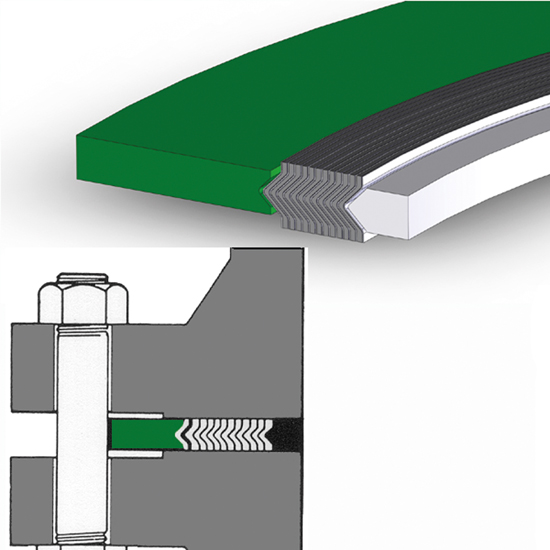

Buitenring met element en binnenring 321, DIN standaard

Geschikt voor: water, stoom, olie en vele chemicaliën

  • Deze pakking geeft tussen "raised face" DIN flenzen een uitblaasveilige hoge druk afdichting.
Specificaties
Grafiet gevulde Klinger Maxiflex DIN  |  CRIR
Grafiet gevulde Klinger Maxiflex DIN  |  CRIR

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. DN Afmetingen (mm) Bestellen
7104200015 15 51 x  40 x  28 x  22
7104200020 20 61 x  47 x  33 x  27
7104200025 25 71 x  54 x  40 x  34
7104200032 32 82 x  65 x  49 x  43
7104200040 40 92 x  70 x  54 x  48
7104200050 50 107 x  84 x  66 x  57
7104200065 65 127 x 102 x  82 x  73
7104200080 80 142 x 115 x  95 x  86
Art.nr. DN Afmetingen (mm) Bestellen
7102200100 100 162 x 140 x 120 x 108
7102200125 125 192 x 168 x 146 x 134
7102200150 150 217 x 196 x 174 x 162
7102200200 200 272 x 251 x 225 x 213
Art.nr. DN Afmetingen (mm) Bestellen
7101200250 250 327 x 307 x 286 x 267
Art.nr. DN Afmetingen (mm) Bestellen
7103200250 250 328 x 307 x 286 x 267
Art.nr. DN Afmetingen (mm) Bestellen
7106200100 100 167 x 140 x 120 x 108
7106200150 150 223 x 196 x 174 x 162
Art.nr. DN Afmetingen (mm) Bestellen
7105200200 200 283 x 251 x 225 x 213
7105200250 250 340 x 307 x 286 x 267
7105200300 300 400 x 358 x 337 x 318
7105200350 350 457 x 405 x 375 x 363
Art.nr. DN Afmetingen (mm) Bestellen
7107200200 200 290 x 251 x 225 x 213
7107200250 250 352 x 307 x 286 x 267
7107200300 300 417 x 358 x 337 x 318
7107200350 350 474 x 405 x 382 x 363
Art.nr. DN Afmetingen (mm) Bestellen
7109200010 10  56  x  36 x  24 x  18
7109200015 15  61  x  40 x  28 x  22
7109200020 20  74  x  47 x  33 x  27
7109200025 25  82  x  54 x  40 x  34
7109200040 40  102 x  70 x  54 x  48
Art.nr. DN Afmetingen (mm) Bestellen
7108200050 50  112 x 84  x 66  x 57
7108200065 65  137 x 104 x 82  x 73
7108200080 80  147 x119 x 95  x 86
7108200100 100 173 x 144 x 120 x 108
7108200150 150 247 x 200 x 174 x 162
7108200200 200 304 x 257 x 225 x 213
7108200250 250 364 x 315 x 286 x 267
Art.nr. DN Afmetingen (mm) Bestellen
7111200050 50  118 x  81 x  66 x  57
7111200065 65  143 x 104 x  82 x  73
7111200080 80  153 x 119 x  95 x  86
7111200100 100 180 x 144 x 120 x 108

Ook leverbaar

  • Andere materialen, niet-standaard afmetingen en/of losse elementen uit eigen fabriek.

Specificaties

Type CRIR
Materiaal Grafiet/321 : element
RVS 321 : buitenring
RVS 321 : binnenring
Max. temperatuur 450º-600ºC*
Max. druk 250 bar
Uitvoering voor flenzen volgens DIN
*afhankelijk van specifieke toepassing.
DIN afmetingen geschikt voor flenzen volgens EN1092
ANSI afmetingen geschikt voor flenzen volgens B16.5 (≤ 24") of B16.47A of B (>24")
