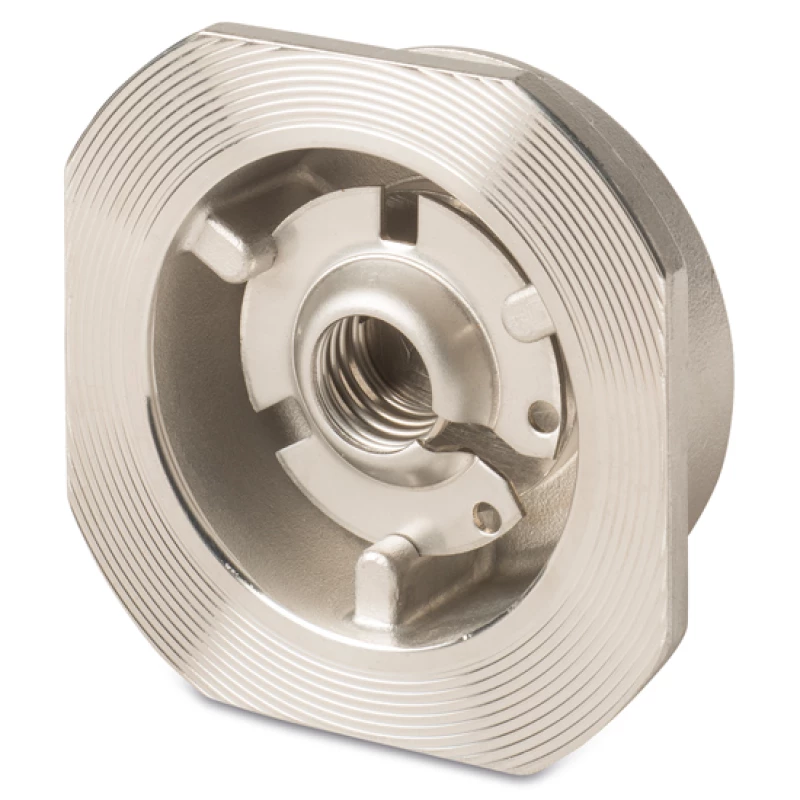

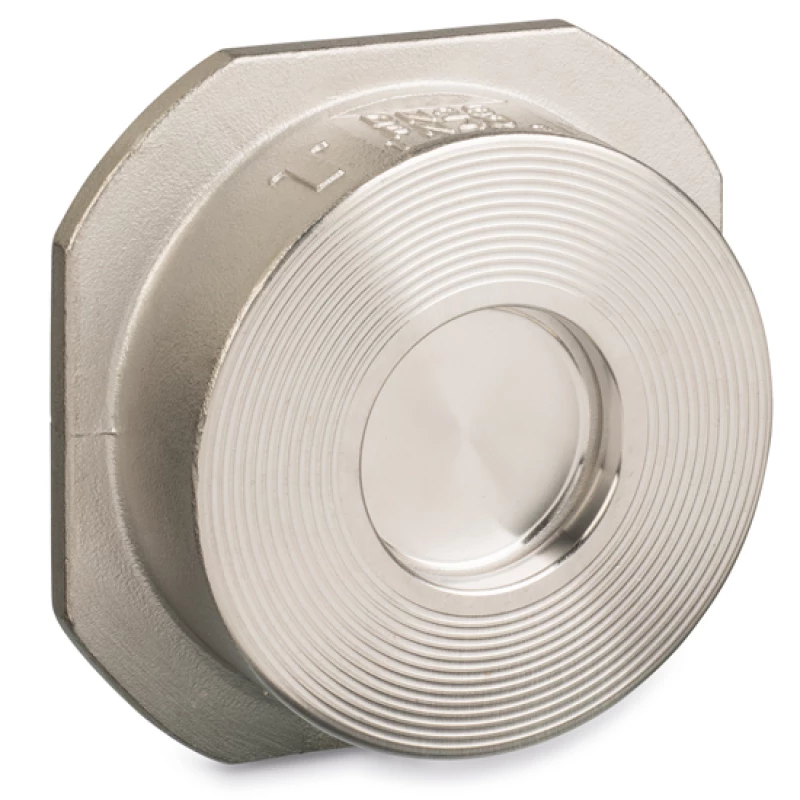

RVS schotel-terugslagklep  -  KP-5500

RVS schotel-terugslagklep  |  KP-5500

RVS schotel-terugslagklep  |  KP-5500
RVS schotel-terugslagklep  |  KP-5500

Voor flenzen van PN 10/40 en ANSI 150/300 lbs

Geschikt voor: vloeistoffen, gassen en stoom

  • Universeel toepasbaar.
  • Verzadigde stoom tot 10 bar.
  • Te monteren in elke positie.
  • Zeer laag drukverlies.
Specificaties
RVS schotel-terugslagklep  |  KP-5500
RVS schotel-terugslagklep  |  KP-5500

Selecteer een uitvoering:

Selecteer een uitvoering

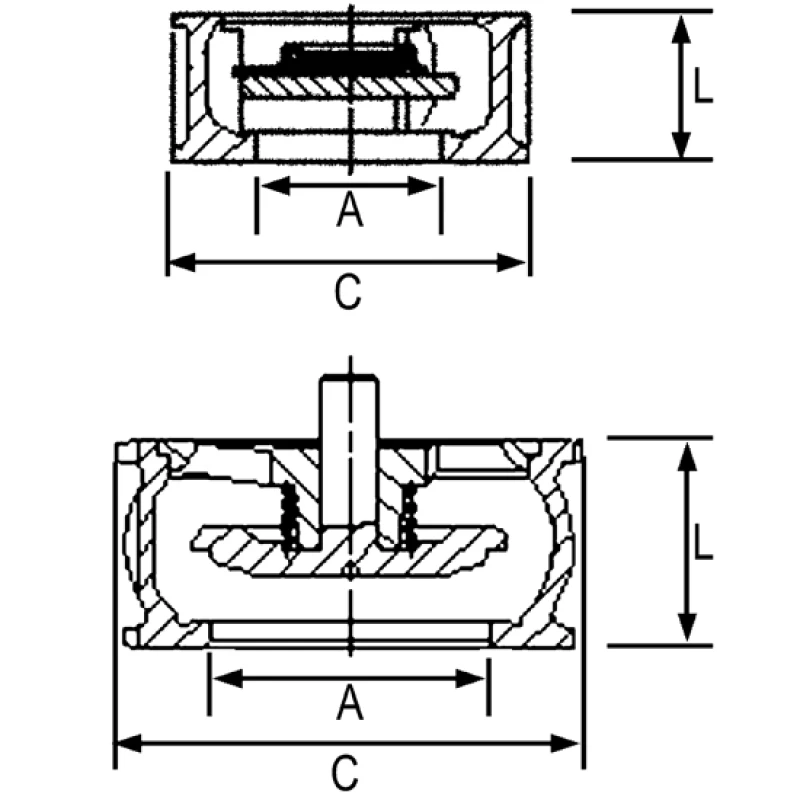

Afmetingen Openingsdruk (mbar) Stromingsrichting:
Art.nr. DN L A C Omhoog Omlaag Horizontaal Gewicht (kg) Bestellen
5500741100015 15 16 15 52 25 21 23 0,16
5500741100020 20 19 20 62 25 21 23 0,28
5500741100025 25 22 25 72 25 21 23 0,28
5500741100030 32 28 32 83 27 21 24 0,52
5500741100040 40 32 38 93 29 21 25 0,70
5500741100050 50 40 50 107 29 21 25 1,10
5500741100065 65 46 62 126 31 21 25 1,58
5500741100080 80 50 77 142 32 21 26 1,76
5500741100100 100 60 96 171 33 21 27 3,30
Afmetingen Openingsdruk (mbar) Stromingsrichting:
Art.nr. DN L A C Omhoog Omlaag Horizontaal Gewicht (kg) Bestellen
5500741100125 125 90 125 192 33,5 7,5 20,5 8,55
5500741100150 150 106 150 224 36,0 7,0 21,5 13,00
5500741100200 200 140 200 284 51,5 10,5 31,0 30,00
Afmetingen Openingsdruk (mbar) Stromingsrichting:
Art.nr. DN L A C Omhoog Omlaag Horizontaal Gewicht (kg) Bestellen
5500741100125 125 90 125 192 33,5 7,5 20,5 8,55
5500731100150 150 106 150 218 36,0 7,0 21,5 13,00
5500731100200 200 140 200 273 51,5 10,5 31,0 30,00

Opties

  • ATEX-uitvoering

Specificaties

Type KP-5500
Materiaal RVS AISI 316
Drukklasse PN 40
ANSI 300 lbs
Klep RVS AISI 316
Zitting RVS AISI 316
Veer RVS AISI 316
Inbouwlengte EN558-1 serie 49
Temperatuur min. 0ºC tot max. 260ºC
PED Catagorie DN15 t/m DN50 - SEP art. 3, par. 3
DN 65 t/m DN100 - II
