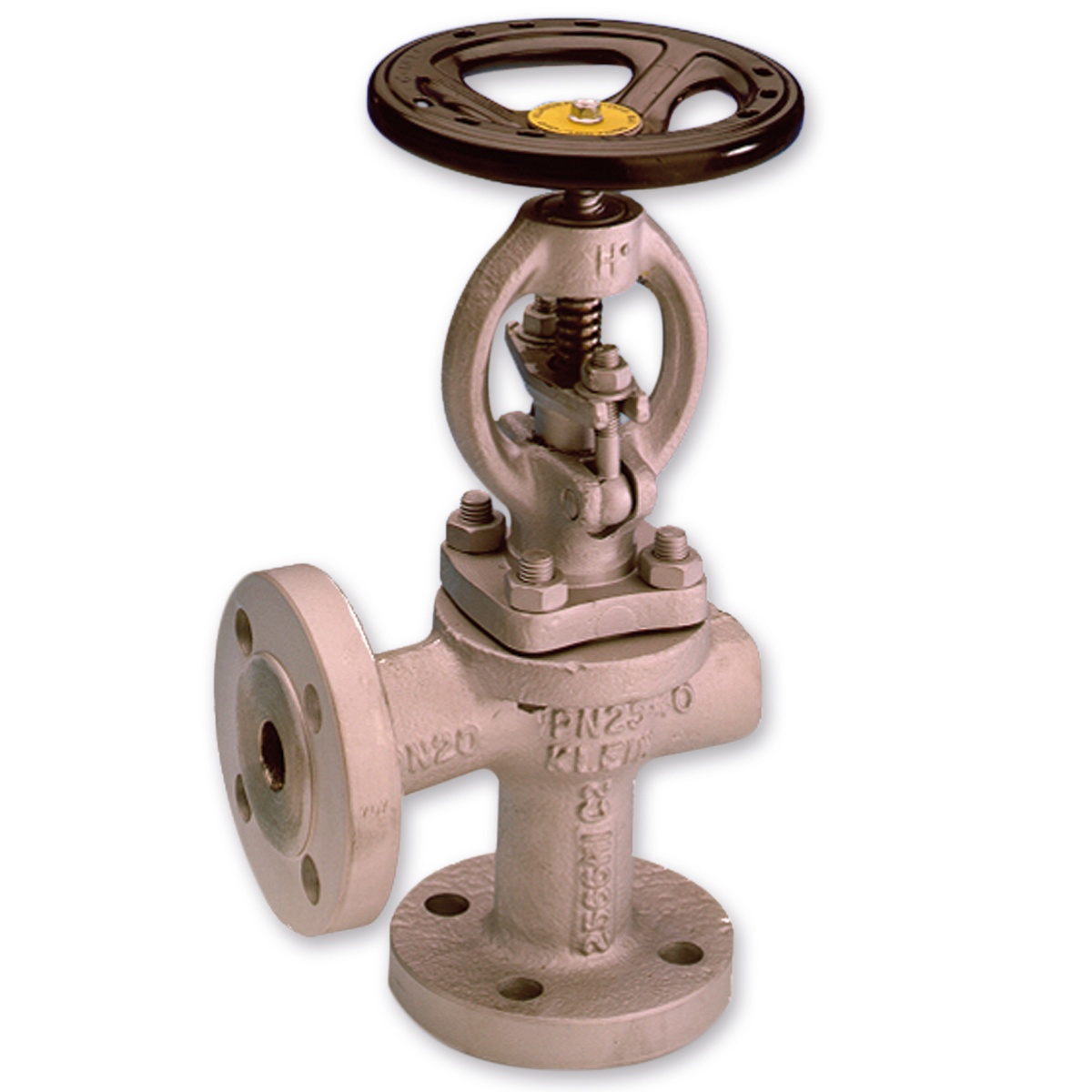

Stalen klepafsluiter-haaks model  -  KP-781

Stalen klepafsluiter-haaks model  |  KP-781

Stalen klepafsluiter-haaks model  |  KP-781
Stalen klepafsluiter-haaks model  |  KP-781

Flensaansluiting PN 40

Geschikt voor: stoom, water, olie, gassen en lucht

Specificaties
Stalen klepafsluiter-haaks model  |  KP-781
Stalen klepafsluiter-haaks model  |  KP-781

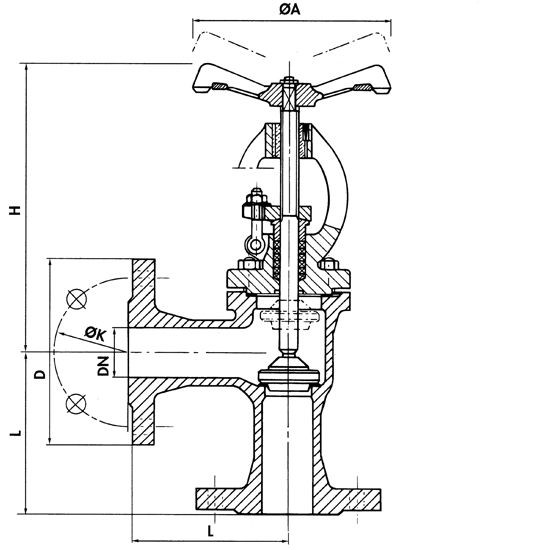

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L ØA H geopend D ØK Gewicht (kg) Bestellen
1478114200015 15 90 125 170 95 65 x  4 x 14 4,5
1478114200020 20 95 125 190 105 75 x  4 x 14 5,7
1478114200025 25 100 125 200 115 85 x  4 x 14 6,3
1478114200030 32 105 150 240 140 100 x  4 x 18 10,0
1478114200040 40 115 150 275 150 110 x  4 x 18 13,0
1478114200050 50 125 150 275 165 125 x  4 x 18 16,0
1478114200065 65 145 225 345 185 145 x  8 x 18 25,0
1478114200080 80 155 225 355 200 160 x  8 x 18 33,0
1478114200100 100 175 300 415 235 190 x  8 x 22 51,0
1478114200125 125 200 300 495 270 220 x  8 x 26 79,0
1478114200150 150 225 450 545 300 250 x  8 x 26 103,0

Opties

  • voorzien van losse klep
  • met parabolische klep
  • met gestelliteerde klep en zitting

Specificaties

Type KP-781
Materiaal Gietstaal GP240GH
Drukklasse PN 40
Bovendeel Gietstaal GP240GH
Handwiel Staal
Draadbus Brons
Zitting RVS
Klep RVS
Spindel RVS
Dekselpakking Grafiet
Stopbuspakking Grafiet
Inbouwlengte EN558-1 serie 8
Aansluiting EN1092-1
Temperatuur -20°C tot +400°C
