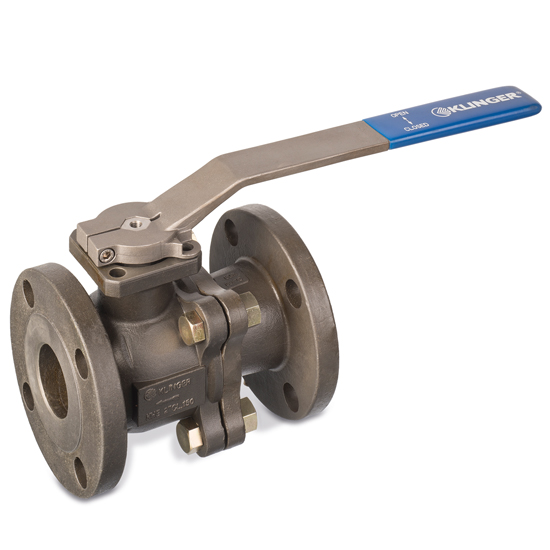

Stalen Klinger Ballostar KHE kogelkraan  -  KP-2412

Stalen Klinger Ballostar KHE kogelkraan  |  KP-2412

Stalen Klinger Ballostar KHE kogelkraan  |  KP-2412
Stalen Klinger Ballostar KHE kogelkraan  |  KP-2412

Flensaansluiting PN16/40, volle doorlaat, 2-delig, lange bouwlengte

Geschikt voor: water, olie, gassen, stoom en koolwaterstoffen

  • Uniek afdichtsysteem met verend afdichtelement door RVS omsloten.
  • Voorzien van ISO 5211 topflens voor eenvoudige montage van een bedieningseenheid.
  • Voorziening voor vergrendeling.
  • SIL2 IEC61508.
Specificaties
Downloads
Stalen Klinger Ballostar KHE kogelkraan  |  KP-2412
Stalen Klinger Ballostar KHE kogelkraan  |  KP-2412

Selecteer een uitvoering:

Selecteer een uitvoering

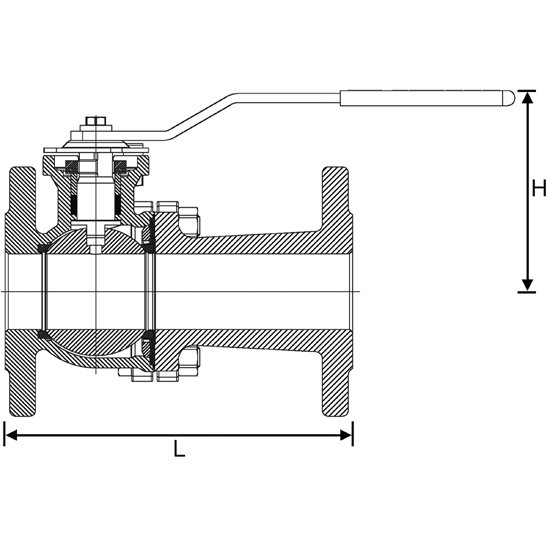

Hoofdafmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2412140100015 15 130 80 F04  vk 8 95  65 x 4 x 14 2,4
2412140100020 20 150 94 F04  vk11 105  75 x 4 x 14 3,6
2412140100025 25 160 98 F04  vk11 115  85 x 4 x 18 4,5
2412140100030 32 180 106 F05  vk14 140 100 x 4 x 18 6,9
2412140100040 40 200 113 F05  vk14 150 110 x 4 x 18 8,8
2412140100050 50 230 131 F07  vk17 165 125 x 4 x 18 13,6
2412140100065 65 290 141 F07  vk17 185 145 x 8 x 18 19,5
2412140100080 80 310 162 F10  vk22 200 160 x 8 x 18 28,4
2412140100100 100 350 176 F10  vk22 235 190 x 8 x 22 38,7
2412140100125 125 400 211 F12  vk27 270 220 x 8 x 26 67,4
Hoofdafmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2412120100065 65 290 141 F07  vk17 185 145 x 4 x 18 19,5
2412140100080 80 310 162 F10  vk22 200 160 x 8 x 18 28,4
2412120100100 100 350 176 F10  vk22 220 180 x 8 x 18 38,7
2412120100125 125 400 211 F12  vk27 250 210 x 8 x 18 67,4

Opties

  • metalliek afdichtsysteem
  • gas of zuurstof uitvoering
  • compleet met pneumatische of elektrische bediening, zie automatiseringsset Ballostar kogelkranen

Specificaties

Type KP-2412
Materiaal Gietstaal EN - GP 240 GH
Drukklasse PN 16/40
Kogel RVS X5CrNiMo17-12-2 / RVS GX5CrNiMo19-11-2 vanaf DN 65
Spindel RVS X14CrMoS17
Handgreep RVS 13% Cr
Afd.elementen KFC koolstof versterkt PTFE in verend RVS element
Spindelafdichting KFC/RVS labyrinth
Fire Safe volgens API Standard 607 en EN ISO 10497
Inbouwlengte lange bouwlengte EN 558-1 serie 1
Aansluiting Flensaansluiting EN 1092-1
Temperatuur -10°C tot +300°C
